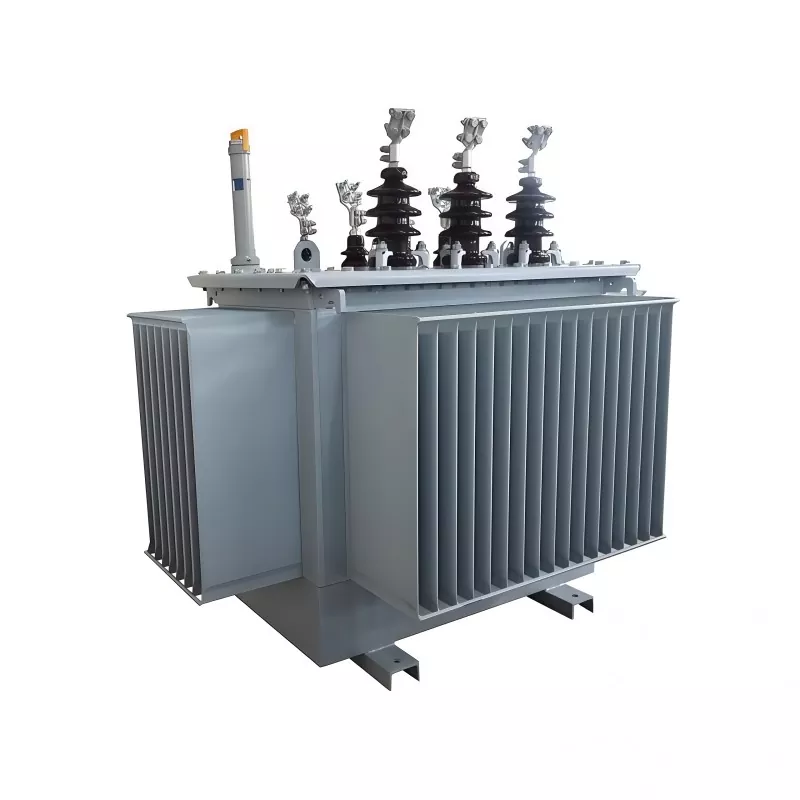

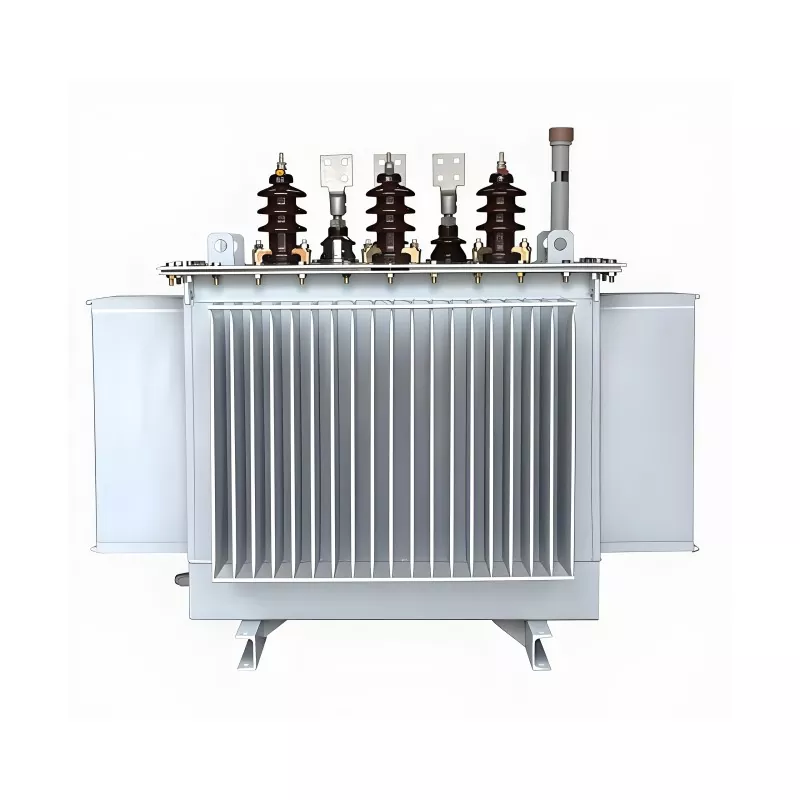

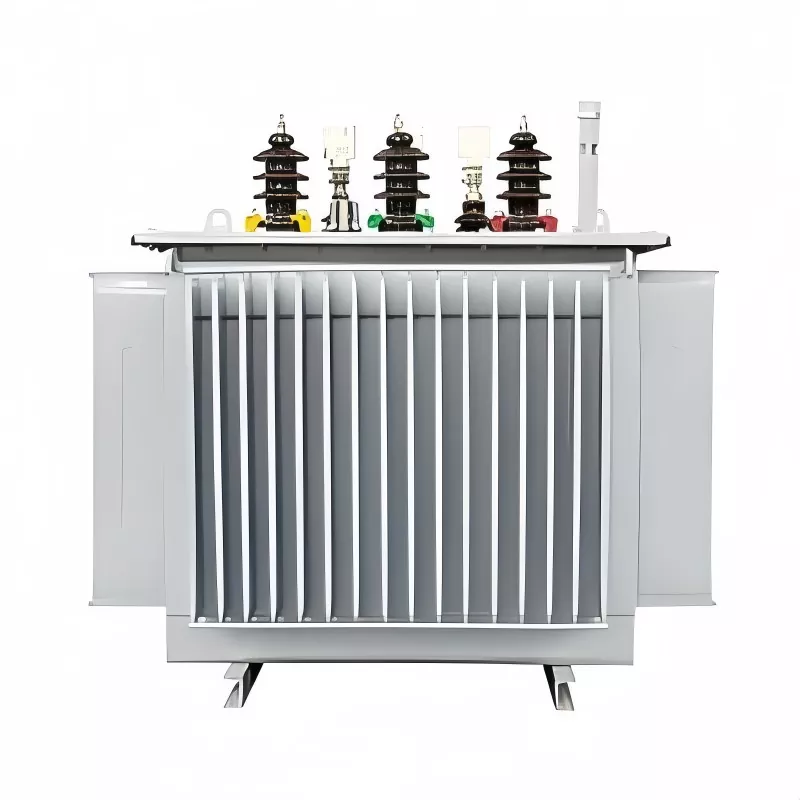

100KVA 20KV Üç Fazalı Yağlı Transformator

GUANGBIAN tərəfindən Çində istehsal olunan bu 100KVA 20KV Üç Fazalı Yağlı Transformator Yzn5 əlaqə qrupu ilə seçilir. Bu, yüksək gərginlikli sarımın ulduz əlaqəsini (Y bağlantısı) qəbul etdiyi, aşağı gərginlikli sargının ziqzaq əlaqəsindən istifadə etdiyi (üçbucaqlı birləşmədən əldə edildiyi), aşağı gərginlikli tərəfdəki neytral nöqtənin çəkildiyi və yüksək və aşağı gərginlikli sarımlar arasındakı faza əlaqəsinin "saat üsulu" ilə müəyyən edildiyi bir əlaqə konfiqurasiyasıdır.

Bu Üç Fazalı Transformator müştərilərimiz tərəfindən yüksək enerji təchizatı keyfiyyəti tələb edən dəqiq dəzgah emalatxanalarında istifadə olunur və harmonik müdaxilə nəticəsində yaranan avadanlıq nasazlıqlarını azaltmağa xidmət edir.

Adətən quraşdırılır:

Sənaye enerji paylama sistemləri

Kəndlərin elektrikləşdirilməsi layihələri

Kiçik yarımstansiyalar

İnfrastruktur və tikinti sahələri

Kommersiya və kommunal elektrik şəbəkələri

Quru tipli transformatorlarla müqayisədə, yağa batırılmış transformatorlar daha yaxşı soyutma performansını və daha yüksək yüklənmə müqavimətini təmin edərək, onları açıq hava və ağır yük tətbiqləri üçün daha uyğun edir.

Əsas Xüsusiyyətlər və Üstünlüklər

1. 20KV Orta Gərginlikli Sistemlərdə Stabil Performans

20KV paylayıcı şəbəkələr üçün nəzərdə tutulmuşdur, hətta dəyişən şəbəkə şəraitində belə sabit gərginlik çevrilməsini və etibarlı əməliyyatı təmin edir. Bu, ümumi enerji sisteminin sabitliyini və avadanlıqların qorunmasını yaxşılaşdırır.

2. Aşağı Enerji İtkisi ilə Yüksək Səmərəlilik

Optimallaşdırılmış özək və sarım dizaynı yüksüzlük və yük itkilərini əhəmiyyətli dərəcədə azaldır, uzunmüddətli enerji istehlakını və əməliyyat xərclərini azaltmağa kömək edir.

3. Güclü İstilik Yayılması üçün Yağlı Soyutma

ONAN yağa batırılmış soyutma sistemi səmərəli istiliyin çıxarılmasını təmin edir, fasiləsiz tam yüklə işləməyi dəstəkləyir və izolyasiyanın ömrünü artırır.

4. Yüksək Aşırı Yük və Qısa Qapanma Gücü

Sənaye mühitləri üçün qurulmuş, mühərrikin işə salınma dalğalarına və qısaqapanma gərginliyinə tab gətirərək, ağır yük şəraitində təhlükəsiz və sabit işləməyi təmin edir.

5. Yığcam struktur, asan quraşdırma

Sadə quraşdırma və aşağı texniki xidmət tələbləri ilə yerə qənaət edən dizayn, onu həm yeni, həm də gücləndirilmiş enerji paylama layihələri üçün uyğun edir.

Məhsul parametri

Əməliyyat Mühitinin Tələbləri

1. Temperatur Aralığı

◦ Standart əməliyyat: -25℃ ~ 45℃

◦ Uzunmüddətli fasiləsiz işləmə üçün ətraf mühitin temperaturu 40℃-dən çox olmamalıdır (ONAN-ın soyumasını təmin etmək üçün səmərəlilik).

2. Nisbi Rütubət

◦ Maksimum 95% (25 ℃ mühit temperaturunda)

3. Hündürlük

◦ Standart uyğunlaşma: ≤1000m dəniz səviyyəsindən

◦ Yüksək hündürlükdə fərdiləşdirmə: ≤3000m (təkmilləşdirilmiş izolyasiya və optimallaşdırılmış istilik yayılması ilə, isteğe bağlıdır).

4. Quraşdırma saytı

◦ Daxili və ya açıq (xarici quraşdırma üçün IP23 qoruma dərəcəsi tələb olunur, isteğe bağlıdır; daxili standart IP20).

- Yanan, partlayıcı, aşındırıcı qazlar və toz mənbələrindən uzaq durun.

◦ Ciddi vibrasiya (vibrasiya sürətlənməsi ≤0.1g) və ya mexaniki təsir yoxdur.

5. Havalandırma Vəziyyəti

◦ Müvafiq ventilyasiya sahəsi: təbii hava dövranı üçün transformator ətrafında ≥0,5 m boşluq (kritik əhəmiyyətə malikdir) ONAN soyutma).

◦ Həddindən artıq istiləşmənin qarşısını almaq üçün hava axını olmayan qapalı məkanlardan qaçın.

6. Elektrik Şəbəkəsi Mühiti

◦ Tezlik uyğunluğu: 50Hz / 60Hz ikili tezlik uyğunlaşdırıla bilər.

◦ Gərginliyin dəyişməsi: stabil işləməyi təmin etmək üçün nominal giriş gərginliyinin ≤±5%-i (20KV).

Hansı Problemləri həll edir?

Həqiqi enerji paylama sistemlərində avadanlığın nasazlığı çox vaxt qeyri-sabit gərginlik, həddindən artıq yüklənmə və istilik yığılması nəticəsində baş verir.

Bu transformator həll etmək üçün nəzərdə tutulmuşdur:

● 20KV orta gərginlikli şəbəkələrdə gərginliyin qeyri-sabitliyi

● Sənaye sistemlərində motorun tez-tez işə salınması

● Davamlı əməliyyat zamanı həddindən artıq qızma problemləri

● Uzunmüddətli enerji paylanmasında enerji itkisi

● Sərt xarici mühitlərdə etibarsız performans

Bu sistem səviyyəli problemləri həll etməklə, tələbkar tətbiqlərdə sabit və səmərəli enerji çatdırılmasını təmin edir.

Fabrikamız

Sac metal emalatxanası

Folqa sarma emalatxanası

Sarma emalatxanası

Dolama soba emalatxanası

Transformatorların yığılması emalatxanası

Transformatorların istismara verilməsi emalatxanası

Niyə Yağlı Transformator Seçilir?

Quru tipli transformatorlarla müqayisədə yağlı transformatorlar təklif edir:

● Daha yaxşı istilik yayılması performansı

● Daha yüksək həddən artıq yükləmə qabiliyyəti

● Daha uzun istismar müddəti

● Ağır yük altında daha stabil performans

20KV paylayıcı sistemlər üçün, yağa batırılmış dizayn tez-tez açıq və sənaye tətbiqləri üçün üstünlük verilən həlldir.

Keyfiyyətə Nəzarət və İstehsal Təminatı

Hər bir transformator sabit performans və təhlükəsizlik uyğunluğunu təmin etmək üçün ciddi keyfiyyətə nəzarət prosedurları altında istehsal olunur.

Test daxildir:

● Müntəzəm elektrik performans testi

● İzolyasiya müqavimətinin yoxlanılması

● Temperatur artımı testi

● Yük və yüksüz itki sınağı

● Qısaqapanmaya dözümlülüyün qiymətləndirilməsi

İstehsal qlobal bazarlarda etibarlılığı təmin etmək üçün beynəlxalq standartlara uyğundur.

Baxım və Xidmət müddəti

100KVA 20KV Üç Fazalı Yağlı Transformator aşağı texniki xidmət tələbləri üçün nəzərdə tutulmuşdur. Düzgün quraşdırma və dövri yoxlama ilə xidmət müddəti 20-25 ildən çox ola bilər.

Tövsiyə olunan texniki qulluq daxildir:

● Yağ vəziyyətinin müntəzəm yoxlanılması

● Terminal bağlantısının yoxlanılması

● Temperaturun monitorinqi

● Xarici komponentlərin təmizlənməsi

Tez-tez verilən suallar

1. Bu transformator 24 saat fasiləsiz işləyə bilərmi?

Bəli, nominal yük şəraitində davamlı işləmək üçün nəzərdə tutulmuşdur.

2. 100KVA transformator açıq havada quraşdırma üçün uyğundurmu?

Bəli, yağlı transformatorlar həm daxili, həm də açıq mühit üçün uyğundur.

3. Gərginliyi fərdiləşdirmək olarmı?

Bəli, ilkin və ikincil gərginliklər layihə tələblərinə əsasən fərdiləşdirilə bilər.

4. 20KV sistem uyğunluğunun əsas üstünlüyü nədir?

Bu, azaldılmış ötürmə itkisi ilə orta gərginlikli paylayıcı şəbəkələrə sabit inteqrasiyaya imkan verir.

100KVA 20KV Üç Fazalı Yağlı Transformator orta gərginlikli elektrik paylama sistemləri üçün etibarlı və səmərəli həlldir. Güclü həddindən artıq yükləmə qabiliyyəti, aşağı enerji itkisi dizaynı və davamlı yağa batırılmış soyutma quruluşu ilə bütün dünyada sənaye və kommunal tətbiqlər üçün sabit uzunmüddətli performans təmin edir.
