150KVA quru tipli izolyasiya transformatoru təhlükəsiz və çevik enerji paylanmasını necə təkmilləşdirə bilər

Məqalənin xülasəsi:Düzgün seçilmiş transformator enerji paylanması təhlükəsizliyində, gərginliyin çevrilməsində, avadanlıqların uyğunluğunda və sahənin etibarlılığında böyük fərq yarada bilər. The150KVA Quru Tip İzolyasiya Transformatoru-danGUANGBIAN480V giriş, 400V üçfazalı və 230V birfazalı çıxış, tam mis sarımlar, Delta-Star bağlantısı, IP43 paslanmayan polad korpus, avtomatik fan soyutma və MCCB mühafizəsi ilə elektrik izolyasiyası və aşağı gərginlikli paylama tələb edən tətbiqlər üçün nəzərdə tutulmuşdur. Bu məqalədə onun konfiqurasiyası, iş prinsipləri, tətbiqi ssenariləri, texniki mülahizələr və sənaye və tikinti layihələri üçün seçim amilləri izah edilir.

Mündəricat

1. 150KVA quru tipli izolyasiya transformatoru nədir?
2. Əsas Texniki Spesifikasiyalar Hansılardır?
3. Bu transformator hansı üstünlükləri təklif edir?
4. Harada istifadə edilə bilər?
5. Düzgün konfiqurasiyanı necə seçmək lazımdır?
6. Digər Transformator Seçimləri ilə Necə Müqayisə Edilir?
7. Necə istehsal olunur və sınaqdan keçirilir?
8. Tez-tez verilən suallar
9. Fərdi Transformator Həllinə ehtiyacınız varmı?

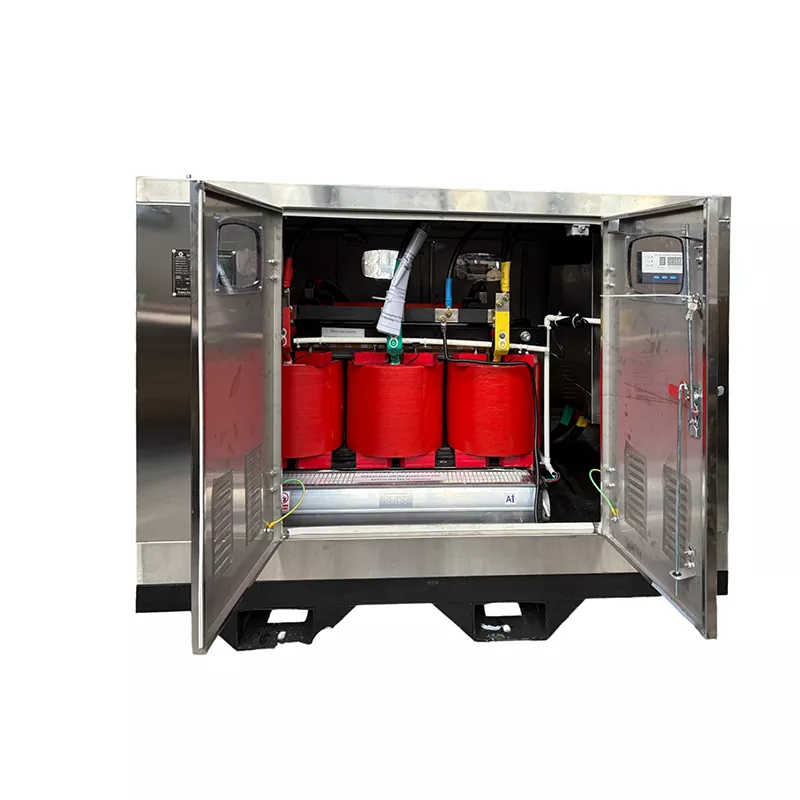

150KVA quru tipli izolyasiya transformatoru nədir?

150KVA quru tipli izolyasiya transformatoru, daxil olan gücü tələb olunan aşağı gərginlikli paylama səviyyəsinə çevirərkən elektrik izolyasiyasını təmin etmək üçün nəzərdə tutulmuş üç fazalı transformatordur. Yağa batırılmış transformatorlardan fərqli olaraq, quru tipli konstruksiyalar izolyasiya yağından daha çox bərk izolyasiya və hava əsaslı soyutma qurğularından istifadə edir ki, bu da onları daxili qurğular və seçilmiş sənaye və ya tikinti mühitləri üçün xüsusilə uyğun edir.

GUANGBIAN konfiqurasiyası a istifadə edir480V xətt gərginliyi girişivə təmin edir400V üç fazalı və 230V birfazalı çıxış. Onun Delta-Star (Δ-Y) sarma bağlantısı, ikincil tərəfə üç fazalı yükləri dəstəkləyərkən bir fazalı paylama üçün neytral nöqtə təmin etməyə imkan verir.

Nominal gücü 150 kVA olan transformator sahənin faktiki tələbatı, başlanğıc cərəyanı, güc əmsalı, yük əmsalı və eyni vaxtda işləməsi düzgün hesablandıqda maşın və köməkçi elektrik yüklərinin qarışığına xidmət edə bilər.

Əsas Texniki Spesifikasiyalar Hansılardır?

Transformatoru satın almadan əvvəl elektrik konfiqurasiyasını başa düşmək vacibdir, çünki gərginlik, tezlik, faza təşkili, korpusun qorunması, sarma materialı və soyutma üsulu sistemin uyğunluğuna təsir göstərir.

Bu konfiqurasiya xüsusilə bir enerji mənbəyinin həm üç fazalı maşınları, həm də tək fazalı köməkçi avadanlıqları dəstəkləməsi lazım olduqda praktikdir. Bununla belə, lövhənin tutumu hər bir qoşulmuş cihazın eyni vaxtda tam nominal gücdə işləyə biləcəyinin göstəricisi kimi qəbul edilməməlidir.

Bu transformator hansı üstünlükləri təklif edir?

Aşağı axın yükləri üçün elektrik izolyasiyası

İzolyasiya ilkin və ikincil elektrik dövrələrini transformator birləşməsi vasitəsilə ayırır. Bu tənzimləmə idarə olunan aşağı axın enerji sisteminin qurulmasına kömək edə bilər və elektrik izolyasiyasının ümumi paylama dizaynının bir hissəsi olduğu tətbiqlərdə faydalıdır.

Çevik 400V və 230V paylama

Delta-Star ikincil konfiqurasiyası həm üç fazalı, həm də birfazalı paylama imkanlarını təmin edir. Üç fazalı 400V güc nasoslar, kranlar, qaynaq maşınları, beton qarışdırıcılar və digər sənaye maşınları kimi avadanlıqları dəstəkləyə bilər, 230V güc isə işıqlandırma, ofis avadanlıqları, portativ alətlər, kondisioner qurğuları və köməkçi yüklərə xidmət edə bilər.

Tam Mis Sargılar

Transformator tam mis sarımlardan istifadə edir. Mis nisbətən aşağı elektrik müqavimətinə malikdir və düzgün dizayn edilmiş mis keçiricilər sarım itkilərini idarə etməyə kömək edə bilər. Faktiki istilik performansı hələ də dirijor ölçüsündən, transformatorun dizaynından, ətraf mühitin temperaturundan, izolyasiya sistemindən, havalandırmadan və yükləmə şəraitindən asılıdır.

Avtomatik Soyutma İdarəetmə

Temperatur sensorları sarım şəraitini izləyir. Əvvəlcədən təyin edilmiş temperatura çatdıqda, avtomatik fanatlar istilik yayılmasını artırmağa başlayır. Bu yanaşma elektrik yüklərinin dəyişdiyi və ya işləmə temperaturlarının yüksələ biləcəyi tətbiqlər üçün faydalıdır.

İnteqrasiya edilmiş MCCB Mühafizəsi

Gələn və çıxan tərəflərdə qəliblənmiş qutu dövrə açarları verilir. Bu açarlar əlavə dövrə mühafizəsi və izolyasiya təmin edə bilər, halbuki onların yekun reytinqləri kabel ölçüsünə, qoşulmuş yüklərə, gözlənilən cərəyana və layihənin mühafizə koordinasiya tələblərinə uyğun seçilməlidir.

Harada istifadə edilə bilər?

150 kVA gücü hesablanmış yük transformatorun dizayn həddinə düşdüyü zaman bir çox orta miqyaslı elektrik paylama tətbiqləri üçün uyğundur.

• Tikinti sahələri:Kranları, qarışdırıcıları, nasosları, qaynaq avadanlığını, işıqlandırmanı və sahə ofislərini müvəqqəti enerji ilə təmin edir.
• Sənaye obyektləri:Köməkçi bir fazalı elektrik yükləri ilə birlikdə istehsal maşınlarını dəstəkləyir.
• Ticarət obyektləri:Elektrik dizaynının tələb etdiyi yerlərdə təcrid olunmuş aşağı gərginlikli paylama təmin edir.
• Müvəqqəti enerji sistemləri:Layihə əsaslı enerji paylama tənzimləmələrinə inteqrasiya oluna bilər.
• Qarışıq yüklü qurğular:Eyni ikincili sistemdən həm üç fazalı maşınları, həm də 230V tək fazalı avadanlıqları dəstəkləyir.

Tikinti layihələri üçün GUANGBIAN tərəfindən təmin edilən Səudiyyə Ərəbistanı layihə konfiqurasiyası paslanmayan polad korpusun, Delta-Star bağlantısının, avtomatik fan soyutmasının, mis sarımların və əlavə MCCB-lərin layihəyə uyğun transformator dizaynına necə inteqrasiya oluna biləcəyini nümayiş etdirir.

Düzgün konfiqurasiyanı necə seçmək lazımdır?

Transformatorun seçilməsi sadəcə kVA reytinqini seçməkdən daha çox elektrik sistemindən başlamalıdır. Tam texniki baxış aşağıdakı amilləri əhatə etməlidir:

1. Maksimum tələbi hesablayın:Hər bir qoşulmuş cihazın yalnız ad lövhəsi reytinqlərini əlavə etmək əvəzinə, faktiki əməliyyat yükünü müəyyən edin.
2. Motorun başlanğıc cərəyanını yoxlayın:Mühərriklər, kompressorlar, nasoslar və digər induktiv yüklər işə salınma zamanı əhəmiyyətli dərəcədə yüksək cərəyan tələb edə bilər.
3. Giriş gərginliyini təsdiqləyin:Əsas gərginliyin mövcud elektrik təchizatına uyğun olduğunu yoxlayın.
4. Çıxış tələblərini təsdiqləyin:Layihənin 400V üç fazalı, 230V tək fazalı və ya başqa bir gərginlik birləşməsini tələb edib-etmədiyini müəyyənləşdirin.
5. Tezliyi yoxlayın:Quraşdırmanın 50 Hz və ya 60 Hz-də işlədiyini təsdiqləyin.
6. Ətraf mühit şəraitini nəzərdən keçirin:Temperatur, ventilyasiya, toz, rütubət və quraşdırma yeri istilik və qapalı tələblərə təsir göstərir.
7. Qoruma tələblərini müəyyənləşdirin:MCCB reytinqləri və aşağı axın mühafizəsi kabellər və qoşulmuş avadanlıqlarla əlaqələndirilməlidir.
8. Torpaqlama tənzimləmələrini təsdiqləyin:Neytral və torpaqlama konfiqurasiyası layihənin elektrik dizaynına və tətbiq olunan yerli qaydalara uyğun olmalıdır.

Bu mülahizələr xüsusilə vacibdir, çünki normal işləmə şəraitində transformator adekvat ölçüdə görünə bilər, lakin birdən çox yüksək cərəyanlı mühərrik eyni vaxtda işə salınarsa, yenə də həddindən artıq gərginlik yaşaya bilər.

Digər Transformator Seçimləri ilə Necə Müqayisə Edilir?

Quru tip və yağa batırılmış texnologiya arasında seçim quraşdırma mühiti, tutum, gərginlik tələbləri, tətbiq olunan standartlar, soyutma tələbləri, mövcud sahə və ümumi elektrik sisteminin dizaynına əsaslanmalıdır.

Necə istehsal olunur və sınaqdan keçirilir?

Layihə əsaslı transformator satınalmaları üçün istehsal keyfiyyəti prosesin yalnız bir hissəsidir. Müştərinin elektrik spesifikasiyasının dəqiq təfsiri eyni dərəcədə vacibdir.

GUANGBIAN layihə tələblərinə uyğun olaraq transformator konfiqurasiyaları istehsal edir. Tətbiqdən asılı olaraq, giriş və çıxış gərginliyi, tezlik, sarımın təşkili, korpusun dizaynı, soyutma üsulu və qoruma konfiqurasiyası kimi spesifikasiyalar tənzimlənə bilər.

İstehsal prosesi istehsala başlamazdan əvvəl əsas elektrik parametrlərini təsdiqləməlidir. Zavod sınaqları daha sonra razılaşdırılmış texniki spesifikasiyaya və tətbiq olunan standarta uyğun olaraq həyata keçirilə bilər, sınaq qeydləri və layihənin tələb etdiyi hallarda üçüncü tərəf yoxlaması mövcuddur.

Kotirovka sorğusu zamanı təmin ediləcək əsas məlumatlar

• Tələb olunan kVA gücü
• Birincili və ikincil gərginlik
• 50 Hz və ya 60 Hz tezliyi
• Tək fazalı və ya üç fazalı tələblər
• Sarma materialına üstünlük verilir
• Tələb olunan əlaqə konfiqurasiyası
• Daxili və ya açıq quraşdırma şərtləri
• Korpusun mühafizəsi tələbləri
• Soyutma tələbləri
• MCCB və ya digər mühafizə tələbləri
• Yük növü və mühərrikin işə salınma xüsusiyyətləri
• Tətbiq olunan yerli elektrik standartları

Kotirovka mərhələsində bu təfərrüatların təqdim edilməsi istehsalçıya ümumi standart modelə etibar etməkdənsə, faktiki layihəyə uyğun gələn transformator konfiqurasiyasını inkişaf etdirməyə kömək edir.

Tez-tez verilən suallar

Bu transformatorun çıxış gərginliyi nə qədərdir?

Bu konfiqurasiya 400V üç fazalı və 230V birfazalı çıxış təmin edir. Layihə tələblərinə uyğun olaraq digər gərginlik birləşmələri hazırlana bilər.

400V və 230V yüklər eyni transformatordan işləyə bilərmi?

Bəli. Delta-Star bağlantısı üç fazalı ikincil təchizatı və bir fazalı paylama üçün neytral nöqtəni təmin edir. Birləşdirilmiş yüklər düzgün balanslaşdırılmalı və transformatorun nominal gücü daxilində qalmalıdır.

Avtomatik soyuducu fan necə işləyir?

Temperatur sensorları sarğı istiliyinə nəzarət edir. Əvvəlcədən təyin edilmiş temperatura çatdıqda, idarəetmə sistemi istilik yayılmasını artırmaq üçün soyutma fanatlarını işə salır. Faktiki nəzarət temperaturu transformatorun istilik dizaynına uyğun olmalıdır.

IP43 mühafizəsi nə deməkdir?

IP43, 1 mm-dən böyük bərk yad cisimlərə qarşı qorunma və müvafiq IPX3 sınaq şərtləri altında su sıçramasına qarşı qorunmanı göstərir. Tamamilə toza və ya suya davamlı olaraq şərh edilməməlidir.

Tikinti sahəsi üçün 150 kVA kifayətdirmi?

Bu, saytın hesablanmış elektrik tələbatından asılıdır. Mühərrikin işə salınma cərəyanı, qaynaq avadanlığı, eyni vaxtda işləmə, müvəqqəti pik yüklər, güc əmsalı və yük faktoru tələb olunan transformator gücünü təsdiq etməzdən əvvəl nəzərə alınmalıdır.

Transformator fərdiləşdirilə bilərmi?

Bəli. Giriş və çıxış gərginliyi, tezlik, əlaqə konfiqurasiyası, qapaq, soyutma üsulu, sarımların təşkili və mühafizə konfiqurasiyası layihənin elektrik tələblərinə uyğun olaraq fərdiləşdirilə bilər.

Fərdi Transformator Həllinə ehtiyacınız varmı?

Düzgün transformatorun seçilməsi son nəticədə elektrik tutumunun, gərginliyin çevrilməsinin, izolyasiyanın, mühafizənin, soyutma və quraşdırma şərtlərinin real iş mühitinə uyğunlaşdırılmasıdır. Konfiqurasiya edilə bilən elektrik xüsusiyyətləri və layihə yönümlü istehsal ilə GUANGBIAN sənaye, tikinti və digər aşağı gərginlikli paylama tətbiqləri üçün praktik transformator həlli axtaran müştərilərə dəstək ola bilər. Yeni bir layihə planlaşdırırsınızsa və ya mövcud bölməni dəyişdirirsinizsə,bizimlə əlaqə saxlayınuyğun transformator konfiqurasiyasını müzakirə etmək və layihəyə uyğun təklif almaq üçün gərginlik, tutum, tezlik, yük növü və quraşdırma tələbləri ilə.
