37.5KVA dirəyə quraşdırılmış transformator enerjinin etibarlı paylanmasını necə təkmilləşdirə bilər

Guangbiantəmin edir37.5KVA dirəyə quraşdırılmış transformatoryaşayış, kənd təsərrüfatı, ticarət və yüngül sənaye yüklərinə xidmət edən yerüstü paylayıcı sistemlər üçün. Praktik olaraq açıq havada yerləşdirmə üçün nəzərdə tutulmuş bu transformator, sabit orta gərginlikdən aşağı gərginliyə qədər enerji paylanmasını dəstəkləmək üçün kompakt dirəyə quraşdırılmış quraşdırma, mis sarğılar, yağ izolyasiyası, idarə olunan istehsal və zavod sınaqlarını birləşdirir.

37.5KVA dirəyə quraşdırılmış transformator, hava xətlərindən orta gərginlikli elektrik enerjisini son istifadəçilər üçün uyğun olan daha aşağı gərginliyə endirmək üçün nəzərdə tutulmuş paylayıcı transformatordur. Onun 37,5 KVA nominal gücü onu kompakt, hündür transformator quraşdırılmasına üstünlük verilən nisbətən orta elektrik yükləri üçün uyğun edir. Bu məqalə transformatorun necə işlədiyini, harada istifadə edildiyini, hansı texniki amillərin performansa təsir etdiyini, necə istehsal edildiyini və sınaqdan keçirildiyini və dirəyə quraşdırılmış quraşdırmanın müasir hava paylayıcı şəbəkələri üçün nə üçün praktik ola biləcəyini izah edir.

Mündəricat

37.5KVA dirəyə quraşdırılmış transformator nədir?

37.5KVA dirəyə quraşdırılmış transformator necə işləyir?

37.5KVA dirəyə quraşdırılmış transformator harada istifadə olunur?

Əsas Xüsusiyyətlər Nələrdir?

Transformator necə istehsal olunur?

Alıcılar hansı testləri nəzərə almalıdırlar?

Niyə dirəyə quraşdırılmış paylayıcı transformatoru seçməlisiniz?

Alıcılar düzgün transformatoru necə seçməlidirlər?

Tez-tez verilən suallar

Nəticə

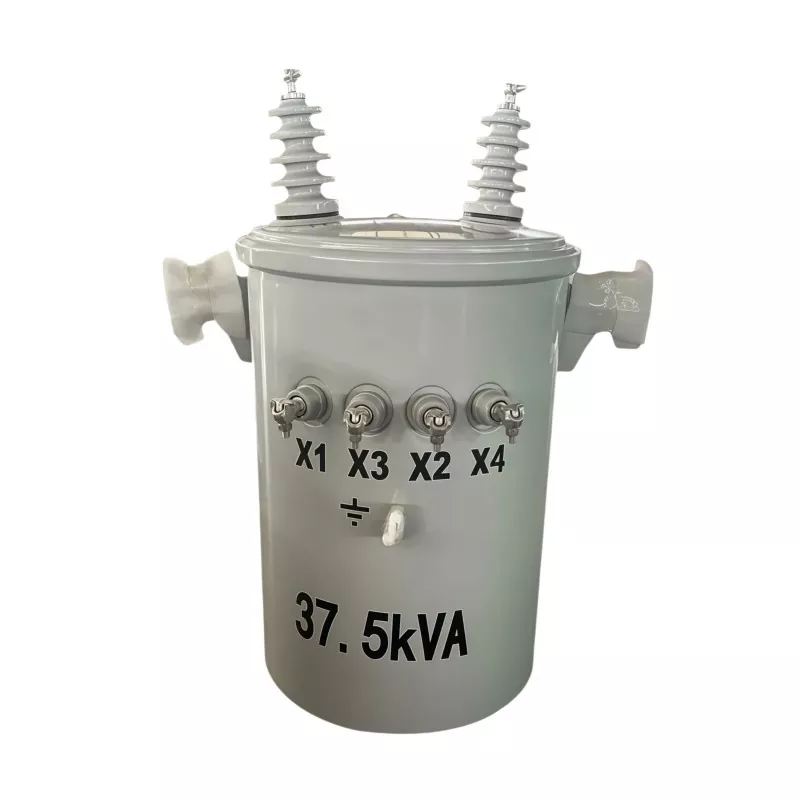

37.5KVA dirəyə quraşdırılmış transformator nədir?

37.5KVA dirəyə quraşdırılmış transformator kommunal dirəyə və ya müqayisə edilə bilən yerüstü dəstək strukturuna quraşdırılmış elektrik paylayıcı qurğudur. Onun əsas funksiyası orta gərginlikli elektrik enerjisini hava paylayıcı xəttindən yaşayış, kənd təsərrüfatı, ticarət və yüngül sənaye istehlakçıları tərəfindən istifadə edilə bilən daha aşağı gərginliyə endirməkdir.

37.5KVA reytinqi transformatorun görünən güc qabiliyyətini əks etdirir. Praktik paylama planlaşdırmasında bu tutum orta tələbat olan şəbəkələr üçün uyğun ola bilər, burada daha böyük transformator lazımsız tutum təqdim edər, daha kiçik qurğu isə həddən artıq yükləyə bilər.

Dirəkdə quraşdırılmış konfiqurasiya, həmçinin yerə quraşdırılmış avadanlıqlara praktiki alternativ təqdim edir. Transformator hündürlükdə olduğundan, qiymətli yer sahəsi yollar, binalar, kənd təsərrüfatı əməliyyatları və ya digər infrastruktur üçün mövcud ola bilər.

Müxtəlif transformator konfiqurasiyalarını tədqiq edən alıcılar üçün Guangbian-ın güc transformatoru həlləri yağa batırılmış, quru tipli və dirəyə quraşdırılmış transformator variantları haqqında əlavə məlumat verir.

37.5KVA dirəyə quraşdırılmış transformator necə işləyir?

İş prinsipi elektromaqnit induksiyasına əsaslanır. Avadanlığın yığcam olmasına baxmayaraq, onun işləməsi maqnit nüvəsi, birincil sarğı, ikincil sarğı, izolyasiya sistemi və soyuducu mühit arasında əlaqələndirilmiş performansdan asılıdır.

1. Orta Gərginlikli Giriş

Elektrik enerjisi yerüstü paylayıcı şəbəkədən gəlir və transformatorun ilkin sarımına daxil olur. Dəqiq giriş və çıxış gərginliyi konfiqurasiyası layihə tələblərindən və tətbiq olunan kommunal standartlardan asılıdır.

2. Maqnit sahəsinin yaranması

Birincil sarğıdan axan alternativ cərəyan transformatorun nüvəsində dəyişən maqnit sahəsi yaradır. Taxıl yönümlü elektrik polad paylayıcı transformator nüvələrində adətən istifadə olunur, çünki onun maqnit xüsusiyyətləri nüvə itkilərini idarə etməyə kömək edir.

3. Gərginliyin transformasiyası

Dəyişən maqnit sahəsi ikincil sarğıda gərginliyə səbəb olur. Birincil və ikincil sarımlar arasındakı növbə nisbəti gərginliyin transformasiya əlaqəsini müəyyən edir, orta gərginlikli təchizatı istifadə edilə bilən daha aşağı gərginliyə endirməyə imkan verir.

4. Aşağı Gərginlikli Enerji Çatdırılması

Transformasiya edilmiş elektrik enerjisi daha sonra aşağı gərginlikli paylayıcı şəbəkə vasitəsilə bağlı yüklərə çatdırılır. Transformatorun düzgün ölçüləri lazımsız tutum və enerji itkilərinin qarşısını almaqla məqbul iş şəraitini qorumağa kömək edir.

37.5KVA dirəyə quraşdırılmış transformator harada istifadə olunur?

37.5KVA gücü xüsusilə aşağı və ya orta dərəcədə elektrik tələbatı olan paylayıcı sistemlərə aiddir. Tipik tətbiqlərə aşağıdakılar daxildir:

• Yaşayış bölgüsü:Evlərin, kənd yaşayış məntəqələrinin və kiçik icmaların təchizatı.
• Kəndin elektrikləşdirilməsi:Yerüstü paylamanın geniş istifadə olunduğu ərazilərdə şəbəkənin genişləndirilməsinin dəstəklənməsi.
• Kənd təsərrüfatı obyektləri:Suvarma nasosları, təsərrüfat binaları, heyvandarlıq obyektləri və istixana avadanlıqları üçün enerji təchizatı.
• Kiçik ticarət binaları:Dükanların, ofislərin, atelyelərin, anbarların və oxşar binaların dəstəklənməsi.
• Yüngül sənaye yükləri:Orta tələbatla kiçik emal qurğuları və texniki emalatxanaların təmin edilməsi.
• Müvəqqəti layihələr:Seçilmiş tikinti və ya mühəndislik tətbiqləri üçün açıq havada elektrik paylanmasının təmin edilməsi.

Transformatoru təyin etməzdən əvvəl mühəndislər yalnız nominal gücə görə avadanlıq seçməkdənsə, faktiki və gözlənilən yük tələbini hesablamalıdırlar.

37.5KVA dirəyə quraşdırılmış transformatorun əsas xüsusiyyətləri hansılardır?

Bir neçə tikinti və performans xüsusiyyətləri dirəyə quraşdırılmış transformatorun açıq paylama layihəsi üçün uyğunluğuna təsir göstərir.

Satınalma qrupları üçün bu xüsusiyyətlər tələb olunan gərginlik nisbəti, tezlik, faza konfiqurasiyası, izolyasiya səviyyəsi, ətraf mühit şəraiti, tətbiq olunan standartlar və kommunal texniki şərtlərlə birlikdə qiymətləndirilməlidir.

Transformator necə istehsal olunur?

İstehsal keyfiyyətinin transformatorun etibarlılığı ilə birbaşa əlaqəsi var. 37.5KVA dirəyə quraşdırılmış qurğu üçün istehsal prosesi sadəcə bir çən, nüvə və sarımların yığılmasından daha çox idarə olunan mərhələləri əhatə edir.

Əsas istehsal

Nüvə, idarə olunan ölçülərə kəsilmiş və maqnit dövrəsinə yığılmış elektrik polad təbəqələrindən hazırlanır. Düzgün yığma, birləşmənin təşkili, səthin vəziyyəti və sıxma təzyiqi maqnit itkilərini və mexaniki sabitliyi idarə etməyə kömək edir.

Dəqiq sarma

Sarma mərhələsi mühüm elektrik və mexaniki xüsusiyyətləri müəyyən edir. Guangbian-ın məhsul məlumatı 37.5KVA vahidi üçün təmiz mis sarımları müəyyən edir. Konduktorun ölçüsünə, növbələrin sayına, sarğı gərginliyinə, təbəqənin təşkilinə və izolyasiya sisteminə diqqətlə nəzarət edilməlidir.

Dolamadan sonra vakuum hopdurma izolyasiya materialının bobin içərisindəki boşluqlara nüfuz etməsinə və mexaniki fiksasiyanı, dielektrik performansını və istilik ötürülməsini yaxşılaşdırmağa kömək edə bilər.

Əsas və Bobin Quraşdırması

Hazır rulonlar transformator nüvəsi, izolyasiya komponentləri və elektrik birləşmələri ilə yığılır. Enerji verilmiş komponentlər arasında müvafiq boşluqlar izolyasiya performansı və təhlükəsiz istismar üçün vacibdir.

Tank montajı

Aktiv hissə transformator tankının içərisinə quraşdırılır və izolyasiya yağına batırılır. Yağ həm elektrik izolyasiya edən, həm də soyuducu vasitə kimi xidmət edir. Guangbian-ın dərc edilmiş istehsal məlumatlarında deyilir ki, mineral izolyasiya edən yağ doldurulmadan əvvəl susuzlaşdırılır və qazdan təmizlənir, çən qaynaqları isə bütövlüyü üçün yoxlanılır.

Alıcılar hansı testləri nəzərə almalıdırlar?

Zavod sınaqları transformatorların satın alınmasının vacib hissəsidir, çünki elektrik performansını yalnız görünüşdən etibarlı şəkildə qiymətləndirmək mümkün deyil. Guangbian-ın dərc olunmuş məhsul məlumatlarına görə, onun 37.5KVA qurğusu göndərilməzdən əvvəl bir neçə sınaqdan keçir.

• Yüksüz sınaq:Yüksüz şəraitdə nüvə ilə əlaqəli cərəyanı və itkiləri yoxlayır.
• Yük testi:Nominal iş şəraitində yük itkilərini və temperatur artımını qiymətləndirir.
• Gərginlik testinə tab gətirmək:Müəyyən edilmiş güc-tezlik test gərginliklərinə qarşı izolyasiya qabiliyyətini yoxlayır.
• İmpuls gərginlik testi:İzolyasiya sisteminin keçici həddindən artıq gərginlik şəraitinə tab gətirmək qabiliyyətini qiymətləndirməyə kömək edir.
• İzolyasiya yağının sınağı:Qırılma gərginliyi və rütubətlə əlaqəli xüsusiyyətlər kimi xüsusiyyətləri qiymətləndirir.
• DC müqavimətinin ölçülməsi:Sarma müqavimətində və elektrik birləşmələrində anormallıqları müəyyən etməyə kömək edir.

Layihənin satın alınması üçün alıcılar müvafiq sınaq hesabatını tələb etməli və sınaq tələblərinin təyinat ölkəsinin standartlarına və yerli kommunal xidmətin texniki spesifikasiyasına uyğun olduğunu təsdiq etməlidir.

Niyə dirəyə quraşdırılmış paylayıcı transformatoru seçməlisiniz?

Qütblərə quraşdırılmış transformatorlar paylayıcı şəbəkənin artıq yerüstü keçiricilərə əsaslandığı yerlərdə xüsusilə praktikdir. Onların yüksək konfiqurasiyası bir sıra mühəndislik və infrastruktur üstünlükləri təklif edə bilər.

• Məkandan səmərəli istifadə:Transformator yer səviyyəsində böyük bir quraşdırma sahəsi tələb etmir.
• Yerüstü şəbəkələrlə uyğunluq:Konfiqurasiya təbii olaraq hava paylayıcı xətlərlə birləşir.
• Azaldılmış mülki tələblər:Bəzi yerüstü qurğularla müqayisədə, daha az xüsusi torpaq strukturları tələb oluna bilər.
• Praktiki kənd yerləşdirmə:Konfiqurasiya səpələnmiş icmalar arasında paylama şəbəkələrini genişləndirmək üçün uyğundur.
• Xarici uyğunluq:Havaya davamlı konstruksiya açıq iş şəraitini dəstəkləyir.
• Əlçatan texniki xidmət:Kommunal xidmət personalı müvafiq təhlükəsizlik prosedurlarından istifadə edərək avadanlığı yoxlaya və xidmət göstərə bilər.

Bununla belə, quraşdırma həmişə yerli elektrik kodlarına, dirəklərin yüklənməsi tələblərinə, boşluqlara, torpaqlama qaydalarına, mühafizə tələblərinə və kommunal prosedurlara uyğun olmalıdır. Buna görə transformator seçimi təcrid olunmuş satınalma qərarı kimi deyil, ümumi paylama dizaynına inteqrasiya edilməlidir.

Alıcılar düzgün transformatoru necə seçməlidirlər?

37.5KVA transformatorun seçilməsi KVA nömrəsini təsdiqləməkdən daha çoxunu əhatə edir. Satınalma mühəndisləri sifariş verməzdən əvvəl tam elektrik və ətraf mühit tələblərini nəzərdən keçirməlidirlər.

1. Yükü təsdiqləyin:İndiki tələbi və ağlabatan gələcək artımı hesablayın.
2. Gərginlik tələblərini təsdiqləyin:Paylama sisteminə uyğun olaraq birincil və ikincil gərginlikləri təyin edin.
3. Faza konfiqurasiyasını yoxlayın:Layihənin bir fazalı və ya üç fazalı avadanlıq tələb edib-etmədiyini müəyyənləşdirin.
4. Baxış tezliyi:Yerli elektrik şəbəkəsinin tezliyi ilə uyğunluğu təsdiqləyin.
5. Quraşdırma şərtlərini qiymətləndirin:Ətraf mühitin temperaturu, hündürlük, rütubət, çirklənmə, külək və məruz qalma dərəcəsini nəzərə alın.
6. Qoruma tələblərini yoxlayın:Qoruyucuları, gərginlikdən qorunma, torpaqlama və digər qoruyucu vasitələri əlaqələndirin.
7. Texniki sənədləri tələb edin:Çizimləri, ad lövhəsi məlumatlarını, sınaq hesabatlarını və müvafiq standartları nəzərdən keçirin.
8. Təchizatçının qabiliyyətini qiymətləndirin:İstehsal təcrübəsini, yoxlama prosedurlarını, izlənilmə qabiliyyətini, çatdırılma qabiliyyətini və satışdan sonrakı dəstəyi nəzərdən keçirin.

Etibarlı transformator tədarükçüsü istehsaldan əvvəl bu parametrləri müzakirə edə bilməlidir ki, yekun konfiqurasiya ümumi spesifikasiyaya güvənməkdənsə, faktiki layihəyə uyğun olsun.

Tez-tez verilən suallar

Transformatorda 37.5KVA nə deməkdir?

37.5KVA transformatorun nominal görünən güc qabiliyyətidir. Bu, müəyyən edilmiş iş şəraitində elektrik yükləmə qabiliyyətini göstərir və gərginlik, güc əmsalı, ətraf mühit şəraiti və tətbiq olunan dizayn tələbləri ilə birlikdə nəzərə alınmalıdır.

37,5 KVA dirəyə quraşdırılmış transformatoru harada quraşdırmaq olar?

O, yaşayış icmalarına, kənd ərazilərinə, təsərrüfatlara, kiçik ticarət obyektlərinə, yüngül sənaye obyektlərinə və seçilmiş müvəqqəti elektrik layihələrinə xidmət edən uyğun yerüstü paylayıcı sistemlərdə istifadə edilə bilər.

Niyə mis sarımlar vacibdir?

Mis transformator sarımları üçün yüksək elektrik keçiriciliyi və yaxşı mexaniki xüsusiyyətlər təklif edir. Konduktorun düzgün ölçüləri və idarə olunan sarğı gərginliyi də vacibdir, ona görə də dolama materialı tam sarma dizaynından asılı olmayaraq qiymətləndirilməməlidir.

Dirəkə quraşdırılmış transformator hər layihə üçün uyğundurmu?

Xeyr. Uyğunluq yük tələblərinə, gərginlik səviyyələrinə, şəbəkə konfiqurasiyasına, quraşdırma mühitinə, kommunal xidmət standartlarına, dirək yükləmə qabiliyyətinə, təhlükəsizlik boşluqlarına və yerli elektrik qaydalarına bağlıdır. İxtisaslı elektrik mühəndisi yekun spesifikasiyanı təsdiq etməlidir.

Transformator istehsalçısından nə tələb etməliyəm?

Alıcılar texniki təsvirlər, ad lövhəsi məlumatları, müntəzəm sınaq sənədləri, tətbiq olunan standartlar, quraşdırma məlumatı, zəmanət şərtləri, qablaşdırma detalları və çatdırılma spesifikasiyalar tələb etməyi düşünməlidir. Layihənin satın alınması üçün izlənilmə və sənədləşdirilmiş fabrik sınaqları da dəyərli ola bilər.

Nəticə

37.5KVA dirəyə quraşdırılmış transformator, yerüstü infrastrukturdan səmərəli istifadə etməklə, orta yüklü paylayıcı tətbiqlər üçün orta gərginlikli elektrik enerjisini azaltmaq üçün praktiki üsul təqdim edir. Onun performansı əsas konstruksiya, mis sarım keyfiyyəti, izolyasiya, soyutma, çənlərin bütövlüyü, zavod sınaqları və düzgün quraşdırma daxil olmaqla tam mühəndislik sistemindən asılıdır. Guangbian Çində dirəyə quraşdırılmış transformatorlar istehsal edir və qlobal alıcıları fabrikdən birbaşa satınalma və transformator həlləri ilə dəstəkləyir. Əgər siz kənd elektrikləşdirilməsi layihəsini, kommunal paylama sistemini, kənd təsərrüfatı elektrik şəbəkəsini və ya kommersiya tətbiqini planlaşdırırsınızsa,bizimlə əlaqə saxlayıntələb olunan gərginlik, tutum, quraşdırma şərtləri, sınaq tələbləri və layihəniz üçün fərdiləşdirilmiş transformator həllini müzakirə etmək.
