Niyə MCCB ilə 50KVA Quru Tipli İzolyasiya Transformatoru Etibarlı Enerji Mühafizəsi üçün Daha Ağıllı Seçimdir

Məqalənin xülasəsi:Düzgün konfiqurasiya edilmiş izolyasiya transformatoru kommersiya və sənaye elektrik sistemlərində enerji paylama təhlükəsizliyini, gərginliyin uyğunlaşdırılmasını və avadanlıqların qorunmasını yaxşılaşdıra bilər. TheMCCB ilə 50KVA Quru Tip İzolyasiya Transformatorutransformatorun izolyasiyasını, gərginliyin dəyişdirilməsini, inteqrasiya edilmiş elektrik açarının qorunmasını və praktik quraşdırma xüsusiyyətlərini bir kompakt həlldə birləşdirir. 415V üç fazalı giriş, 220V üç fazalı dörd naqilli çıxış, mis sarımlar, F sinif izolyasiyası, beş mövqeli gərginlik kranları, IP23 mühafizəsi və inteqrasiya edilmiş MCCB ilə bu konfiqurasiya etibarlı enerji təchizatı və sadələşdirilmiş quraşdırmanın vacib olduğu tətbiqlər üçün nəzərdə tutulmuşdur.

Mündəricat

Quru tipli izolyasiya transformatoru niyə vacibdir?

MCCB Transformator Mühafizəsini Necə Təkmilləşdirir?

Əsas Spesifikasiyalar Hansılardır?

Beş mövqeli kran dəyişdirici gərginlik uyğunlaşmasını necə təkmilləşdirir?

İnteqrasiya edilmiş dizayn quraşdırmanı necə asanlaşdırır?

50KVA izolyasiya transformatoru harada istifadə edilə bilər?

Çatdırılmadan əvvəl transformatorun keyfiyyəti necə yoxlanılır?

Alıcılar sifariş verməzdən əvvəl nəyi yoxlamalıdırlar?

Tez-tez verilən suallar

Niyə bu transformator konfiqurasiyasını seçməlisiniz?

Quru tipli izolyasiya transformatoru niyə vacibdir?

Elektrik avadanlıqları həmişə ideal güc şəraitində işləmir. Kommunal təchizatı və aşağı axın avadanlığı arasındakı gərginlik fərqləri, elektrik pozuntuları və qalvanik izolyasiya ehtiyacı sistemin etibarlılığına təsir göstərə bilər. Quru tipli izolyasiya transformatoru, birincil və ikincil dövrələr arasında elektrik ayırma yaratarkən gərginliyi uyğunlaşdırmaq üçün praktik bir yol təqdim edir.

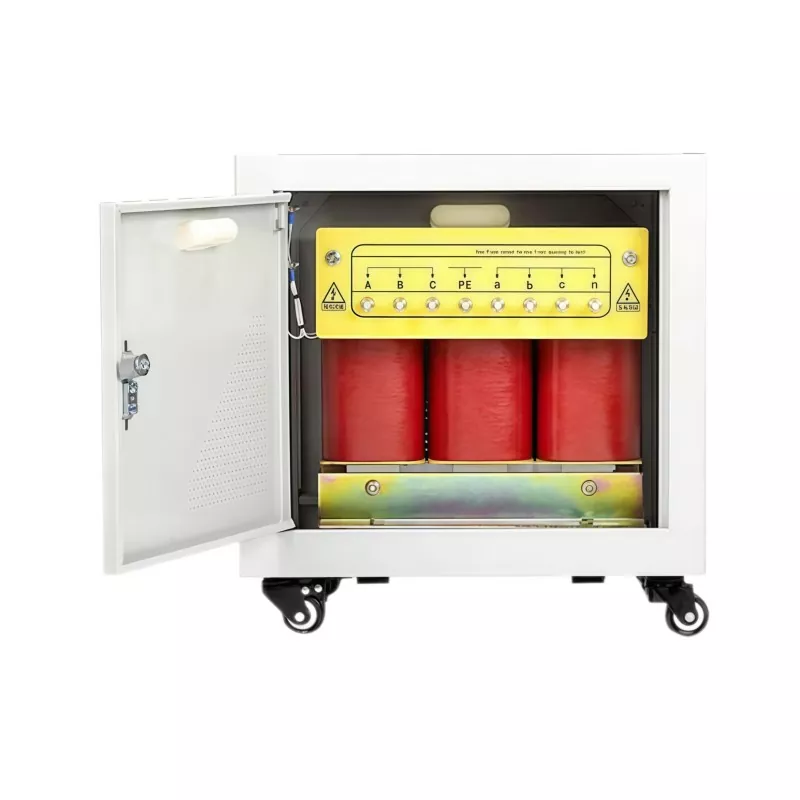

TheMCCB ilə 50KVA Quru Tip İzolyasiya Transformatoru-danGUANGBIAN415V AC üç fazalı giriş və 220V üç fazalı dörd naqilli çıxış ətrafında dizayn edilmişdir. Bu, qurğunu daha yüksək gərginlikli üç fazalı mənbədən idarə olunan 220V üç fazalı təchizatı tələb edən proqramlar üçün uyğun edir.

Yağa batırılmış transformatorlardan fərqli olaraq, quru tipli dizaynlarda əsas soyutma və izolyasiya mühiti kimi izolyasiya yağı istifadə edilmir. Bu, onları qapalı elektrik otaqları, ticarət obyektləri, istehsal mühitləri və təmiz və nisbətən sadə quraşdırmaya üstünlük verilən digər yerlər üçün cəlbedici edə bilər.

MCCB Transformator Mühafizəsini Necə Təkmilləşdirir?

Bu transformator konfiqurasiyasının ən praktik xüsusiyyətlərindən biri qəliblənmiş qutu elektrik açarlarının (MCCB) inteqrasiyasıdır. Transformatoru və qoruyucu avadanlıqları tamamilə ayrı komponentlər kimi nəzərdən keçirmək əvəzinə, dizayn qoruyucu qurğuları transformator korpusuna daxil edir.

Bölmə giriş və çıxış tərəflərində MCCB-lərdən istifadə edir. Giriş tərəfindəki kəsici 415V təchizatına qoşulur, çıxış tərəfi isə üç fazalı dörd naqilli ikincil dövrə üçün təşkil edilir.

Bu inteqrasiya olunmuş yanaşma bir neçə praktik fayda təmin edə bilər:

• Əlavə xarici mühafizə vasitələrinə ehtiyacı azaldır.
• Daxil olan və çıxan kabel əlaqələrini sadələşdirməyə kömək edir.
• Əlaqədar sxemlər üçün həddindən artıq cərəyan və qısaqapanmadan qorunma təmin edir.
• Daha mütəşəkkil transformator quraşdırılması yaradır.
• Layihə yerində məftil və quraşdırma işlərini azalda bilər.
• Transformatoru və qoruyucu cihazları bir koordinasiya edilmiş montaj kimi konfiqurasiya etməyə imkan verir.

Sənaye alıcıları üçün bu detallar vacibdir, çünki quraşdırmanın mürəkkəbliyi layihənin vaxtına, əmək tələblərinə və istismara vermə səmərəliliyinə təsir edə bilər.

Əsas Spesifikasiyalar Hansılardır?

Transformator seçməzdən əvvəl elektrik konfiqurasiyasını başa düşmək vacibdir. Aşağıdakı cədvəl bu 50KVA konfiqurasiyasının əsas xüsusiyyətlərini ümumiləşdirir.

Bu spesifikasiyaların birləşməsi transformatoru əlaqəli olmayan komponentlər kimi satın almaqdansa, gərginliyin çevrilməsi, elektrik izolyasiyası və inteqrasiya edilmiş mühafizənin birlikdə nəzərdən keçirilməli olduğu layihələr üçün uyğun edir.

Beş mövqeli kran dəyişdirici gərginlik uyğunlaşmasını necə təkmilləşdirir?

Faktiki şəbəkə gərginliyi yerlər və iş şərtləri arasında dəyişə bilər. Yalnız bir sabit ilkin gərginlik ətrafında dizayn edilmiş transformator, təchizatı gərginliyinin nominal dəyərdən fərqli olduğu ərazidə quraşdırıldıqda əlavə diqqət tələb edə bilər.

Bu model beş əsas gərginlik kran mövqeyini təmin edir:380V, 400V, 415V, 430V və 450V. Kran dəyişdiricisi transformatoru mövcud təchizata uyğunlaşdırarkən quraşdırma komandasına daha çox çeviklik verir.

Məsələn, faktiki təchizatı şərtləri standart 415V girişdən fərqli olduqda, nəzərdə tutulan ikincil gərginliyi saxlamaq üçün müvafiq kran seçilə bilər. Bu xüsusiyyət transformator seçimi zamanı təchizatı gərginliyi şərtlərinin nəzərə alınmalı olduğu layihələr üçün xüsusilə faydalıdır.

Bununla belə, kran dəyişdirici enerjisiz bir növdür. Kran mövqeyini dəyişdirməzdən əvvəl transformator tamamilə söndürülməlidir. Transformator enerjili olarkən heç vaxt tənzimlənməməlidir.

İnteqrasiya edilmiş dizayn quraşdırmanı necə asanlaşdırır?

Transformatorun quraşdırılması yalnız elektrik xüsusiyyətlərinə aid deyil. Kabelin marşrutu, qoruyucu avadanlıq, əlçatanlıq, korpusun tikintisi və istismara verilməsi layihənin yekun nəticəsinə təsir göstərə bilər.

İnteqrasiya edilmiş MCCB konfiqurasiyası transformator ətrafında başqa cür tələb oluna bilən ayrı-ayrı avadanlıqların miqdarını azaldır. Transformator və onun qoruyucu açarları arasındakı zavod naqilləri də quraşdırma zamanı tələb olunan sahə naqillərinin miqdarını azaltmağa kömək edə bilər.

Paslanmayan polad korpus havalandırılır və IP23 dərəcəsinə malikdir. Qurğu həmçinin əyləcləri olan kilidlənə bilən fırlanan təkərlərdən istifadə edir ki, bu da quraşdırma və ya təmir işləri zamanı yerləşdirmə və hərəkəti daha rahat edə bilər.

Öndə quraşdırılmış voltmetr aşağı gərginlikli bölmədə gərginliyi müşahidə etmək üçün sadə bir yol təqdim edir. Bu istismara vermə və müntəzəm yoxlama zamanı faydalıdır, çünki operatorlar ayrıca xarici ölçmə təşkili tələb etmədən göstərilən gərginliyi yoxlaya bilərlər.

50KVA izolyasiya transformatoru harada istifadə edilə bilər?

50KVA gücü idarə olunan üç fazalı təchizatın tələb olunduğu bir çox orta miqyaslı elektrik tətbiqləri üçün uyğundur. Faktiki uyğunluq həmişə qoşulmuş yükə, başlanğıc cərəyana, iş dövrünə, ətraf mühit şəraitinə və yerli elektrik tələblərinə qarşı təsdiq edilməlidir.

Tipik tətbiq mühitlərinə aşağıdakılar daxil ola bilər:

• Sənaye istehsalı obyektləri
• Ticarət binaları
• Zavodun elektrik otaqları
• Avtomatlaşdırma və idarəetmə sistemləri
• Maşınların enerji təchizatı
• Elektrik izolyasiyası tələb edən avadanlıq
• Sexlər və emal qurğuları
• 415V-dən 220V-ə çevrilməsini tələb edən elektrik paylayıcı sistemlər

Həssas avadanlıqları olan layihələr üçün transformator təcrid olunmuş komponent kimi deyil, tam enerji paylama sisteminin bir hissəsi kimi qiymətləndirilməlidir.

Çatdırılmadan əvvəl transformatorun keyfiyyəti necə yoxlanılır?

Transformatorun performansı sarma keyfiyyətindən, izolyasiyanın bütövlüyündən, elektrik nisbətinin dəqiqliyindən və ümumi istehsal ardıcıllığından çox asılıdır. Bu səbəbdən sınaq tədarükçünün qiymətləndirilməsinin vacib hissəsi olmalıdır.

Məhsul məlumatlarına görə, GUANGBIAN göndərilməzdən əvvəl inteqrasiya olunmuş transformator sınaq dəzgahından istifadə edir. Sınaq prosesinə sarım müqaviməti, dönmə nisbəti, izolyasiya müqaviməti, yüksüz itkilər və gərginliyin tənzimlənməsi ilə bağlı yoxlamalar daxildir.

İstehsal prosesi həmçinin göndərilən vahidlər üçün IEC-əsaslı sınaq tələblərinə əməl edir. Sənədləşdirilmiş sınaq yanaşması quraşdırmadan əvvəl avadanlıqları nəzərdən keçirərkən alıcılara faydalı texniki sübutlar verir.

Xüsusi sifarişlər üçün alıcılar istehsaldan əvvəl istehsalçı ilə yoxlama tələblərini və layihəyə aid spesifikasiyaları da müzakirə edə bilərlər. Bu, transformator xüsusi quraşdırma mühitinə və ya elektrik sisteminin konfiqurasiyasına cavab verməli olduqda xüsusilə vacibdir.

Alıcılar sifariş verməzdən əvvəl nəyi yoxlamalıdırlar?

Transformatorun yalnız KVA reytinqinə əsasən seçilməsi uyğun olmayan konfiqurasiyaya səbəb ola bilər. Satınalma qrupları sifarişi təsdiq etməzdən əvvəl tam elektrik və mexaniki tələbləri nəzərdən keçirməlidir.

Doğrulama üçün əsas məqamlara aşağıdakılar daxildir:

1. İlkin gərginlik:Mövcud təchizatı gərginliyini və faza konfiqurasiyasını təsdiqləyin.
2. İkinci gərginlik:Çıxış gərginliyinin qoşulmuş avadanlıqla uyğun olduğunu yoxlayın.
3. Yük tutumu:Yalnız nominal avadanlıq reytinqlərinə etibar etməkdənsə, gözlənilən davamlı və pik yükü hesablayın.
4. Tezlik:Layihənin 50Hz, 60Hz və ya başqa tezlik tələb etdiyini təsdiqləyin.
5. Müdafiə:MCCB spesifikasiyalarını yoxlayın və yerli qaydalara əsasən yuxarı və ya aşağı axın mühafizəsinin tələb olunduğunu müəyyənləşdirin.
6. Quraşdırma mühiti:IP23 mühafizəsinin nəzərdə tutulan yer üçün kifayət olub-olmadığını təsdiqləyin.
7. Gərginliyin tənzimlənməsi:Çox mövqeli kran dəyişdiricisinin yerli şəbəkə şəraiti üçün faydalı olub olmadığını nəzərdən keçirin.
8. Sənədləşdirmə:Layihənin təsdiqi üçün tələb olunan texniki təsvirləri, sınaq hesabatlarını, məftil məlumatlarını və digər sənədləri tələb edin.

Beynəlxalq layihələr üçün istehsala başlamazdan əvvəl göndərmə ölçülərini, qablaşdırmanı, quraşdırma tələblərini, tətbiq olunan standartları və istismara vermə prosedurlarını aydınlaşdırmaq da faydalıdır.

Tez-tez verilən suallar

Transformator işləyərkən kran dəyişdiricisini tənzimləmək olarmı?

Xeyr. Kran dəyişdirici enerjisiz tipdir və yalnız transformator tamamilə söndürüldükdən sonra tənzimlənməlidir. Kran mövqeyini dəyişdirməzdən əvvəl həmişə müvafiq elektrik təhlükəsizliyi prosedurlarına əməl edilməlidir.

Transformator hər iki tərəfdə MCCB-ləri ehtiva edirmi?

Bəli. Bu konfiqurasiya MCCB-ləri giriş və çıxış tərəflərində qorunmaqla transformator korpusuna inteqrasiya edir. Sifariş verməzdən əvvəl açarın dəqiq təşkili layihənin elektrik tələblərinə uyğun olaraq təsdiqlənməlidir.

Ayrı bir paylama qutusu hələ də tələb olunurmu?

Bir çox qurğularda inteqrasiya olunmuş MCCB-lər ayrıca mühafizə korpusuna ehtiyacı azalda bilər. Bununla belə, yerli elektrik kodları və ümumi paylama dizaynı əlavə qorunma və ya keçid avadanlığı tələb edə bilər.

Bu 50KVA transformator açıq havada quraşdırma üçün uyğundurmu?

Korpus IP23 dərəcəsinə malikdir və qapalı və ya uyğun şəkildə örtülmüş yerlər üçün nəzərdə tutulub. Güclü yağış, toz və ya digər ağır şərtləri əhatə edən tam açıq açıq mühitlər üçün daha yüksək qoruma səviyyəsi daha uyğun ola bilər.

Hansı növ sarğı materialı istifadə olunur?

Transformator mis sarımlardan istifadə edir. Mis, elektrik keçiriciliyinə və etibarlı enerji ötürülməsi üçün uyğunluğuna görə transformator sarımları üçün geniş şəkildə seçilir.

Transformator fərdiləşdirilə bilərmi?

Bəli. Transformator konfiqurasiyaları elektrik parametrləri, qorunma tənzimləmələri, kran parametrləri, qapaq tələbləri və digər tətbiqə xas mülahizələr daxil olmaqla layihə tələblərinə uyğun olaraq müzakirə edilə bilər.

Niyə bu transformator konfiqurasiyasını seçməlisiniz?

Yaxşı dizayn edilmiş transformator gərginliyi çevirməkdən daha çox iş görməlidir. O, elektrik sisteminə uyğun olmalı, quraşdırmanı sadələşdirməli, müvafiq qorunma təmin etməli və uzunmüddətli istismar üçün praktik olaraq qalmalıdır. TheMCCB ilə 50KVA Quru Tip İzolyasiya Transformatoru50KVA üç fazalı gücü, 415V-dən 220V-a gərginliyə çevrilməni, mis sarımları, F Sinif izolyasiyasını, beş mövqeli gərginliyin tənzimlənməsini, inteqrasiya edilmiş MCCB-ləri, IP23 paslanmayan polad korpusun konstruksiyasını, gərginliyin monitorinqini və zavod sınaqlarını bir mühəndis həllində birləşdirir.

Xüsusi quru tipli izolyasiya transformator həllərini təmin edə bilən Çin transformator istehsalçısı axtaran alıcılar üçün GUANGBIAN inteqrasiya edilmiş qorunma və tətbiqə xüsusi konfiqurasiya tələb edən layihələr üçün praktik seçim təqdim edir. Spesifikasiyaları qiymətləndirirsinizsə, yeni elektrik qurğusunu planlaşdırırsınızsa və ya transformator təchizatçılarını müqayisə edirsinizsə, MCCB ilə 50KVA Quru Tip İzolyasiya Transformatorunu nəzərdən keçirin və layihə tələblərinizi birbaşa istehsalçı ilə müzakirə edin. Gərginlik spesifikasiyası, MCCB konfiqurasiyası, əlavə tələblər, sınaq sənədləri və ya fərdiləşdirilmiş transformator həlləri üçün,bizimlə əlaqə saxlayıntexniki təlimat və ərizənizə uyğun həll yolu almaq.
