75KVA dirəyə quraşdırılmış transformator gücün paylanmasını necə yaxşılaşdırır?

Məqalənin xülasəsi

Doğru paylayıcı transformatorun seçilməsi 75KVA kimi bir nömrə seçməkdən daha çox şeyi əhatə edir. Transformator ilkin gərginliyə, ikincil gərginliyə, faza konfiqurasiyasına, gözlənilən yükə, ətraf mühit şəraitinə, mühafizə tələblərinə, quraşdırma strukturuna və müvafiq elektrik standartlarına uyğun olmalıdır. Düzgün seçilmiş 75KVA dirəyə quraşdırılmış transformator, elektrik enerjisinin istehlak nöqtəsinə yaxın çevrilməsi lazım olduğu yerlərdə səmərəli və praktik həll təmin edə bilər.

Bu yazıda biz 75KVA qurğunun necə işlədiyini, onun yığcam dirəyə quraşdırılmış konfiqurasiyasının nə üçün faydalı olduğunu, onun əsas və sarma materiallarının performansa necə təsir etdiyini, səmərəlilik xüsusiyyətlərinin nə demək olduğunu və layihə mühəndislərinin ümumi ölçü və quraşdırma səhvlərindən necə qaça biləcəyini araşdırırıq. Biz həmçinin Guangbian-ın müxtəlif paylama şəbəkələri üçün istehsal və fərdiləşdirməyə necə yanaşdığını izah edirik.

Mündəricat

1. 75KVA dirəyə quraşdırılmış transformatoru başa düşmək
2. 75KVA dirəyə quraşdırılmış transformator necə işləyir
3. Tutum və Faza Konfiqurasiyası
4. İlkin və ikincil gərginliyin seçilməsi
5. Əsas, Sargılar, İzolyasiya və Soyutma
6. Mühüm Performans Parametrləri
7. 75KVA dirəyə quraşdırılmış transformatorun istifadə edildiyi yerlərdə
8. Doğru transformatoru necə seçmək olar
9. Quraşdırma və Baxım Mülahizələri
10. Guangbian Transformator Layihələrini Necə Dəstəkləyir
11. Tez-tez verilən suallar
12. Nəticə

Məqalənin xülasəsi

• 75KVA paylayıcı transformatorun təyinatını və strukturunu müəyyənləşdirin.
• Əsas elektromaqnit çevrilmə prosesini izah edin.
• Tutum, faza və gərginlik uyğunluğunu müzakirə edin.
• Əməliyyat etibarlılığına təsir edən materialları və soyutma üsulunu nəzərdən keçirin.
• Yüksüz itki, yük itkisi, empedans və həyəcan cərəyanını izah edin.
• Uyğun tətbiqləri və ümumi layihə tələblərini müəyyənləşdirin.
• Praktik seçim və texniki xidmət yoxlama siyahısını təqdim edin.
• Ümumi satınalma və mühəndislik suallarına cavab verin.

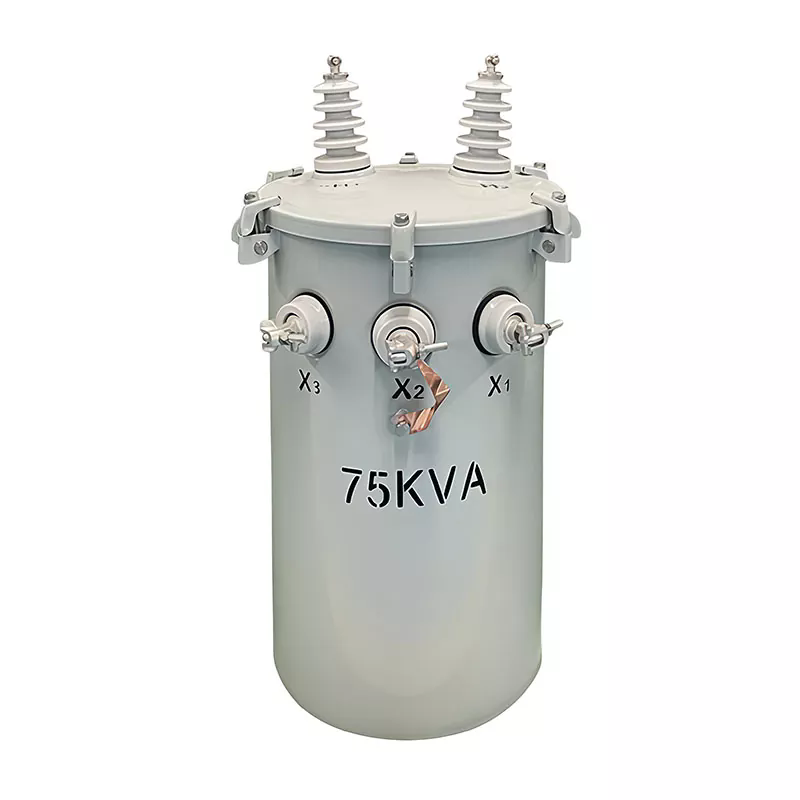

75KVA dirəyə quraşdırılmış transformatoru başa düşmək

75KVA dirəyə quraşdırılmış transformator, orta gərginlikli elektrik enerjisini son istifadəçilər üçün uyğun olan daha aşağı gərginliyə endirmək üçün nəzərdə tutulmuş paylayıcı transformatordur. Bünövrəyə quraşdırılmış böyük yarımstansiya transformatorundan fərqli olaraq, dirəyə quraşdırılmış qurğu kommunal dirəyə və ya uyğun yerüstü paylayıcı quruluşa yerləşdirilir. Bu tənzimləmə transformatoru elektrik yükünün yaxınlığında yerləşdirir, eyni zamanda torpaq tələblərini minimuma endirir.

Termin75KVAtransformatorun görünən güc reytinqini təsvir edir. KVA və ya kilovolt-amper, transformatorun idarə etmək üçün nəzərdə tutulmuş gərginlik və cərəyan birləşməsini təmsil edir. Bu, hər bir şəraitdə aqreqatın maksimum nominalda davamlı işləməsi tövsiyəsi kimi şərh edilməməlidir.

Praktiki paylama planlamasında mühəndislər 75KVA-nın kifayət qədər gücü təmin edib etmədiyini müəyyən etməzdən əvvəl gözlənilən tələbi, yük müxtəlifliyini, gələcək genişlənməni, ətraf mühitin temperaturunu, harmonikləri və iş şəraitini nəzərə alırlar. Yükün düzgün qiymətləndirilməsi vacibdir, çünki həm davamlı həddən artıq yükləmə, həm də lazımsız həddən artıq ölçülər həyat dövrü xərclərini artıra bilər.

Guangbian, beynəlxalq bazarlar üçün fərdiləşdirilmiş gərginlik konfiqurasiyaları da daxil olmaqla, müxtəlif paylama tələbləri üçün 75KVA dirəyə quraşdırılmış transformator həlləri istehsal edir. Məhsul açıq havada enerji paylanması üçün nəzərdə tutulmuşdur və elektrik sistemi və layihə spesifikasiyasına uyğun olaraq uyğunlaşdırıla bilər.

75KVA dirəyə quraşdırılmış transformator necə işləyir

İş prinsipi elektromaqnit induksiyasına əsaslanır. Elektrik enerjisi daha yüksək paylama gərginliyində transformatorun birincil sarımına daxil olur. Alternativ cərəyan transformatorun nüvəsində dəyişən maqnit axını yaradır. Bu maqnit axını ikincil sarğıda gərginliyə səbəb olur.

Birincil və ikincil sarımlar arasındakı nisbət gərginliyin çevrilmə nisbətini təyin edir. Birincil gərginlik ikincil gərginlikdən əhəmiyyətli dərəcədə yüksək olarsa, transformator güc əlaqəsinə və normal transformator itkilərinə uyğun olaraq mövcud cərəyanı artırarkən gərginliyi azaldır.

Sadələşdirilmiş əməliyyat ardıcıllığı aşağıdakı kimi başa düşülə bilər:

1. Orta gərginlikli elektrik birincil sargıya daxil olur.
2. Alternativ cərəyan nüvədə maqnit axını yaradır.
3. Maqnit axını ikincil sarğıda gərginliyə səbəb olur.
4. İkincil sarğı aşağı gərginlikli elektrik enerjisini verir.
5. Transformator yağı istiliyi aktiv komponentlərdən uzaqlaşdırır.
6. Qoruyucu və monitorinq komponentləri təhlükəsiz əməliyyatı dəstəkləməyə kömək edir.

Transformator açıq havada quraşdırıldığı üçün onun korpusu, izolyasiya sistemi, sızdırmazlığı, korroziyaya davamlılığı və hava şəraitindən qorunması uzunmüddətli işin vacib hissələridir. Texniki cəhətdən düzgün elektrik dizaynı hələ də uyğun mexaniki və ətraf mühitin qorunmasını tələb edir.

Tutum və Faza Konfiqurasiyası

Tutum alıcıların yoxlamalı olduğu ilk spesifikasiyalardan biridir, lakin həmişə faza konfiqurasiyası ilə birlikdə qiymətləndirilməlidir. Bir fazalı 75KVA transformator müəyyən yaşayış, işıqlandırma və kiçik kommersiya paylama sistemləri üçün uyğundur, üç fazalı avadanlıq isə şəbəkə üç fazalı yüklər və ya sənaye gücü tələb etdikdə adətən seçilir.

Əhəmiyyətli bir səhv, hər 75KVA transformatorun eyni elektrik xüsusiyyətlərinə malik olduğunu fərz etməkdir. KVA reytinqi yalnız tutumu müəyyən edir. Gərginlik, faza, tezlik, əlaqə konfiqurasiyası, empedans, izolyasiya səviyyəsi və tətbiq olunan standartlar da göstərilməlidir.

İlkin və ikincil gərginliyin seçilməsi

Bir dirəyə quraşdırılmış transformator alarkən gərginliyin uyğunluğu vacibdir. Məsələn, bir kommunal gərginlik üçün nəzərdə tutulmuş konfiqurasiya, onun izolyasiya sisteminin, sarğı quruluşunun, aksesuarlarının və reytinqlərinin uyğun olduğunu təsdiqləmədən sadəcə başqa bir şəbəkəyə qoşula bilməz.

Nümayəndə Guangbian 75KVA konfiqurasiyası 4160 Grd Y / 2400V əsas gərginlik təşkili və 120/240V ikinci çıxışdan istifadə edir. Bu cür dəyərlər tətbiqə xasdır və hər 75KVA transformator üçün universal spesifikasiyalar kimi qəbul edilməməlidir.

Daxil olan gərginlik dəyişdikdə kran mövqeləri də vacib ola bilər. Düzgün seçilmiş kran konfiqurasiyası mühəndislərə uyğun ikincil gərginliyi qoruyarkən müəyyən təchizatı gərginliyi şərtlərini kompensasiya etməyə imkan verir. Dəqiq tap diapazonu həmişə sifariş verməzdən əvvəl layihənin spesifikasiyasına uyğun olaraq təsdiqlənməlidir.

Əsas, Sargılar, İzolyasiya və Soyutma

Transformatorun səmərəliliyi və xidmət müddəti çox dərəcədə aktiv materiallardan və istehsal keyfiyyətindən asılıdır. Nüvə maqnit yolunu təmin edir, sarımlar isə yüksək gərginlikli və aşağı gərginlikli tərəflər arasında elektrik enerjisini ötürür.

Guangbian-ın istinad edilən 75KVA konfiqurasiyası nüvə üçün mis sarımlardan və taxıl yönümlü silikon poladdan istifadə edir. Mis yüksək elektrik keçiriciliyinə malikdir və səmərəli cərəyan ötürülməsi və istilik performansının vacib olduğu yerlərdə geniş istifadə olunur. Taxıl yönümlü elektrik polad düzgün emal edildikdə və yığıldıqda maqnit itkilərini azaltmağa kömək edir.

Cihaz ONAN soyutma ilə yağa batırılmış dizayndan istifadə edir, yəni Oil Natural, Air Natural. Transformator yağı nüvədən və sarımlardan istiliyi udduğu üçün təbii şəkildə dövr edir. Daha sonra istilik tankın səthindən ətrafdakı havaya ötürülür. Məcburi nasosların və ya fanatların olmaması soyutma sistemini sadələşdirə və köməkçi komponentlərin sayını azalda bilər.

Bununla belə, neftə batırılmış avadanlıq çənlərin bütövlüyünə, sızdırmazlığına, kollarına, yağ vəziyyətinə və ətraf mühitin mühafizəsinə diqqət yetirməyi tələb edir. Müntəzəm yoxlama bu problemlər böyük nasazlıqlara çevrilməzdən əvvəl sızma, korroziya, həddindən artıq istiləşmə və ya pisləşən əlaqələri müəyyən etməyə kömək edir.

Mühüm Performans Parametrləri

Transformator məlumat cədvəli əməliyyat performansına birbaşa təsir edən bir neçə dəyərdən ibarətdir. Bu rəqəmləri başa düşmək, satınalma qruplarına yalnız alış qiymətinə diqqət yetirmək əvəzinə məhsulları daha dəqiq müqayisə etməyə kömək edir.

Aşağı itkilər, xüsusilə uzun müddət enerjili qalan transformatorlar üçün daha yaxşı həyat dövrünün səmərəliliyinə kömək edə bilər. Buna görə də, qoşulmuş yük gün ərzində əhəmiyyətli dərəcədə dəyişdikdə belə, yüksüz itki diqqətə layiqdir.

Sistem dizaynı üçün empedans eyni dərəcədə vacibdir. Bu, yük altında gərginliyin azalmasına və nasazlıqlar zamanı mövcud cərəyana təsir göstərir. Buna görə də mühafizə mühəndisləri yuxarı və aşağı axın mühafizə avadanlıqlarını əlaqələndirərkən istehsalçının təsdiq edilmiş empedans dəyərindən istifadə etməlidirlər.

75KVA dirəyə quraşdırılmış transformatorun istifadə edildiyi yerlərdə

75KVA tutumu daha kiçik paylama tələblərinə cavab verə bilər. Onun yığcam yerüstü quraşdırılması onu xüsusilə torpağın mövcudluğu, quraşdırma dəyəri və yükə yaxınlığın vacib mülahizələr olduğu yerlərdə faydalı edir.

• Yaşayış icmaları:hesablanmış tələbatın uyğun olduğu ev qruplarına aşağı gərginlikli elektrik enerjisinin verilməsi.
• Kəndin elektrikləşdirilməsi:yerüstü paylamanın praktik olaraq qaldığı ərazilərdə elektrik enerjisinə çıxışın dəstəklənməsi.
• Küçə və ərazinin işıqlandırılması:işıqlandırma şəbəkələri üçün yerli aşağı gərginlikli paylamanın təmin edilməsi.
• Kiçik ticarət obyektləri:mağazalara, ofislərə, xidmət binalarına və digər orta elektrik yüklərinə xidmət edir.
• Məktəblər və ictimai obyektlər:yük profilinin transformatorun gücünə uyğun olduğu yerlərdə lokallaşdırılmış paylanmanın təmin edilməsi.
• Kiçik sənaye tətbiqləri:uyğun köməkçi və ya aşağı tələbatlı sənaye yüklərinin dəstəklənməsi.
• İnfrastruktur layihələri:seçilmiş ictimai və kommunal layihələr üçün lokallaşdırılmış enerji transformasiyasını təmin etmək.

Ən uyğun tətbiq faktiki yükün hesablanmasından asılıdır. Transformator sadəcə olaraq 75KVA gözlənilən istehlaka yaxın göründüyü üçün seçilməməlidir. Başlanğıc cərəyanları, mühərrik yükləri, mövsümi tələbat, güc amili, gələcək genişlənmə və yük müxtəlifliyi nəzərə alınmalıdır.

Doğru transformatoru necə seçmək olar

Düzgün 75KVA dirəyə quraşdırılmış transformatorun seçilməsi tam elektrik mühitinin müəyyən edilməsi ilə başlayır. Aşağıdakı yoxlama siyahısı alıcılara bahalı spesifikasiya uyğunsuzluğundan qaçmağa kömək edə bilər.

1. Gözlənilən yükü hesablayın.Normal tələbi, pik tələbi, motorun işə salınma tələblərini və gələcək potensial genişlənməni müəyyənləşdirin.
2. Birincil gərginliyi təsdiqləyin.Transformatoru kommunal paylayıcı şəbəkəyə uyğunlaşdırın.
3. İkincil gərginliyi təsdiqləyin.Çıxışın qoşulmuş avadanlıq və yerli elektrik sisteminə uyğun olduğundan əmin olun.
4. Düzgün faza konfiqurasiyasını seçin.Tək fazalı və üç fazalı sistemlər müxtəlif tətbiq tələblərinə malikdir.
5. Tezliyi yoxlayın.Transformatorun şəbəkə tezliyi üçün nəzərdə tutulduğunu yoxlayın.
6. Empedansı nəzərdən keçirin.Arızalı cərəyan hesablamaları və mühafizə koordinasiyası ilə uyğunluğu təsdiqləyin.
7. İzolyasiya tələblərini nəzərdən keçirin.Sistemin gərginliyini və ətraf mühit şəraitini nəzərə alın.
8. Quraşdırma mühitini nəzərdən keçirin.Temperatur, rütubət, hündürlük, külək, duza məruz qalma, toz və korroziya dizayn tələblərinə təsir edə bilər.
9. Tətbiq olunan standartları yoxlayın.Transformator sənədlərinin və sınaqlarının təyinat bazarının tələblərinə cavab verməsini təmin edin.
10. İstehsaldan əvvəl fərdiləşdirməni müzakirə edin.İstehsalçı fərziyyələrə güvənməkdənsə, texniki parametrləri təsdiqləməlidir.

Quraşdırma və Baxım Mülahizələri

Transformatorun etibarlı işləməsi üçün düzgün quraşdırma vacibdir. Dirəkdə quraşdırılmış avadanlıq mexaniki çəki və ətraf mühit qüvvələrini idarə edə bilən uyğun bir konstruksiya ilə dəstəklənməlidir. Elektrik boşluqları, torpaqlama, keçirici birləşmələr, qoruyucu qurğular və texniki xidmət üçün giriş də müvafiq yerli tələblərə uyğun olaraq nəzərə alınmalıdır.

Enerji vermədən əvvəl texniki işçilər lövhə məlumatlarını, birləşmələri, torpaqlamanı, izolyasiya vəziyyətini, mexaniki bərkidiciləri, kolları və qoruyucu komponentləri yoxlamalıdırlar. Test prosedurları layihənin spesifikasiyasına və tətbiq olunan standartlara uyğun olmalıdır.

İstifadəyə verildikdən sonra müntəzəm yoxlamalar inkişaf edən problemləri aşkar etməyə kömək edə bilər. Texniki qulluqçular aşağıdakılara xüsusi diqqət yetirməlidirlər:

• Yağ sızması və ya yağ səviyyəsinin qeyri-adi dəyişməsi
• Tankda, fitinqlərdə və ya montaj aparatlarında korroziya
• Zədələnmiş və ya çirklənmiş kollar
• Boş elektrik əlaqələri
• Anormal temperatur artımı
• Qeyri-adi səs-küy və ya vibrasiya
• Həddindən artıq istiləşmə və ya rəngsizləşmə əlamətləri
• Torpaqlama birləşmələrinin vəziyyəti
• Şiddətli hava və ya xarici təsir nəticəsində yaranan zərər

Yağlı transformatorlar sızma nəzarətinə xüsusi diqqət tələb edir. Kiçik bir sızma sadəcə göz ardı edilməməlidir, çünki bu, möhür, kol, qaynaq, conta və ya tank komponentinin pisləşməsini göstərə bilər. Təcili araşdırma avadanlığın zədələnməsi, xidmətin dayandırılması və ətraf mühit problemləri riskini azalda bilər.

Guangbian Transformator Layihələrini Necə Dəstəkləyir

İstehsal ardıcıllığı paylayıcı transformatorlar üçün xüsusilə vacibdir, çünki sarım, nüvənin yığılması, izolyasiya, sızdırmazlıq və ya sınaqda kiçik sapmalar sahənin uzunmüddətli performansına təsir göstərə bilər. Guangbian 75KVA dirəyə quraşdırılmış transformator həlləri üçün çox mərhələli istehsal prosesini izləyir.

İstehsal iş axınına nüvənin emalı, sarım istehsalı, çənlərin hazırlanması və qaynaqlanması, vakuumla qurutma, montaj, yağ doldurma və möhürləmə, elektrik sınaqları, yekun yoxlama və qablaşdırma daxildir. Hər bir mərhələ transformator etibarlılığının fərqli aspektinə toxunur.

Guangbian həmçinin müxtəlif bazarlar və paylama sistemləri üçün fərdiləşdirilmiş transformator həlləri təqdim edir. Xüsusi gərginlik konfiqurasiyaları, faza tənzimlənməsi, standartlar, aksesuarlar və ya sənədlər tələb edən layihələr üçün istehsal başlamazdan əvvəl texniki tələblər təsdiqlənməlidir.

Tez-tez verilən suallar

Transformatorda 75KVA nə deməkdir?

75KVA transformatorun görünən güc göstəricisidir. Bu, transformatorun həmişə istehlak edəcəyi enerji miqdarından daha çox onun elektrik tutumunu təsvir edir. Faktiki əməliyyat yükü qoşulmuş avadanlıqdan, güc faktorundan, yük profilindən və sistem şərtlərindən asılıdır.

75KVA transformator yaşayış üçün elektrik paylanması üçün uyğundurmu?

Hesablanmış tələbat transformatorun gücünə və elektrik konfiqurasiyasına uyğun olduqda, yaşayış yerlərinin paylanması üçün uyğun ola bilər. Mühəndislər istehlakçıların sayını, pik tələbi, müxtəlifliyi, motor yüklərini, istilik və soyutma avadanlığını və potensial gələcək artımı nəzərə almalıdırlar.

75KVA dirəyə quraşdırılmış transformator hansı ikincil gərginliyi təmin edə bilər?

İkinci dərəcəli gərginlik təkcə 75KVA reytinqi ilə müəyyən edilmir. Bu təyinat elektrik sisteminə uyğun olaraq göstərilməlidir. Nümayəndə Guangbian konfiqurasiyası 120/240V ikincil çıxış təmin edir, lakin müxtəlif bazarlar üçün digər gərginlik konfiqurasiyaları tələb oluna bilər.

Transformator sarımları üçün niyə mis istifadə olunur?

Mis yüksək elektrik keçiriciliyi və yaxşı istilik performansı təmin edir. Bu xüsusiyyətlər onu etibarlı cərəyan ötürülməsi və səmərəli əməliyyatın vacib olduğu paylayıcı transformatorlar üçün geniş istifadə olunan sarma materialına çevirir.

ONAN soyutma nədir?

ONAN təbii yağ, təbii hava deməkdir. Transformator yağı nüvədən və sarımlardan istiliyi qəbul etdiyi üçün təbii şəkildə dövr edir, istilik isə transformator çənindən ətrafdakı havaya məcburi nasoslar və ya ventilyatorlar olmadan ötürülür.

75KVA transformator almadan əvvəl nəyi yoxlamaq lazımdır?

Alıcılar nominal gücü, fazanı, ilkin gərginliyi, ikincil gərginliyi, tezliyi, empedansı, izolyasiya tələblərini, soyutma metodunu, quraşdırma mühitini, tətbiq olunan standartları, aksesuarları, sınaq tələblərini və çatdırılma sənədlərini təsdiq etməlidir.

Guangbian 75KVA dirəyə quraşdırılmış transformatoru fərdiləşdirə bilərmi?

Guangbian layihə tələblərinə əsasən fərdiləşdirilmiş transformator həlləri təqdim edə bilər. Müştərilər ətraflı elektrik spesifikasiyalar və təyinat bazarının tələblərini təqdim etməlidirlər ki, mühəndislik qrupu müvafiq konfiqurasiyanı müəyyən edə bilsin.

Bir dirəyə quraşdırılmış transformatorun xidmət müddətini necə artırmaq olar?

Müvafiq ölçülər, düzgün quraşdırma, uyğun mühafizə, düzgün yükləmə, müntəzəm yoxlama, effektiv torpaqlama və anormal temperatur, səs-küy, yağ sızması və ya elektrik şəraitinə operativ diqqət yetirilməsi etibarlı uzunmüddətli işləməyə kömək edə bilər.

Nəticə

75KVA dirəyə quraşdırılmış transformator, elektrik və mexaniki xüsusiyyətləri layihəyə düzgün uyğunlaşdırıldıqda, lokallaşdırılmış orta gərginlikdən aşağı gərginliyə qədər enerji paylanması üçün effektiv həll yolu ola bilər. Onun yerüstü quraşdırılması torpaq tələblərini azalda bilər, yağa batırılmış ONAN soyutma sistemi isə açıq hava tətbiqləri üçün istiliyin idarə edilməsinə sadə yanaşma təmin edir.

Bununla belə, satınalma qərarını heç vaxt tək qabiliyyət müəyyən etməməlidir. İlkin və ikincil gərginlik, faza konfiqurasiyası, tezlik, empedans, itkilər, izolyasiya, ətraf mühit şəraiti, quraşdırma strukturu, qorunma və tətbiq olunan standartlar transformatorun sahədə etibarlı işləməsinə təsir göstərir.

Guangbiantransformator istehsalı təcrübəsini müxtəlif paylama şəbəkələri və beynəlxalq tətbiqlər üçün fərdiləşdirilmiş məhsul həlləri ilə birləşdirir. Özək və sarğı istehsalından tutmuş çənlərin istehsalı, qurudulması, yağ doldurulması, elektrik sınaqları və yekun yoxlamaya qədər hər bir mərhələ hazır transformatorun etibarlılığına öz töhfəsini verir.
