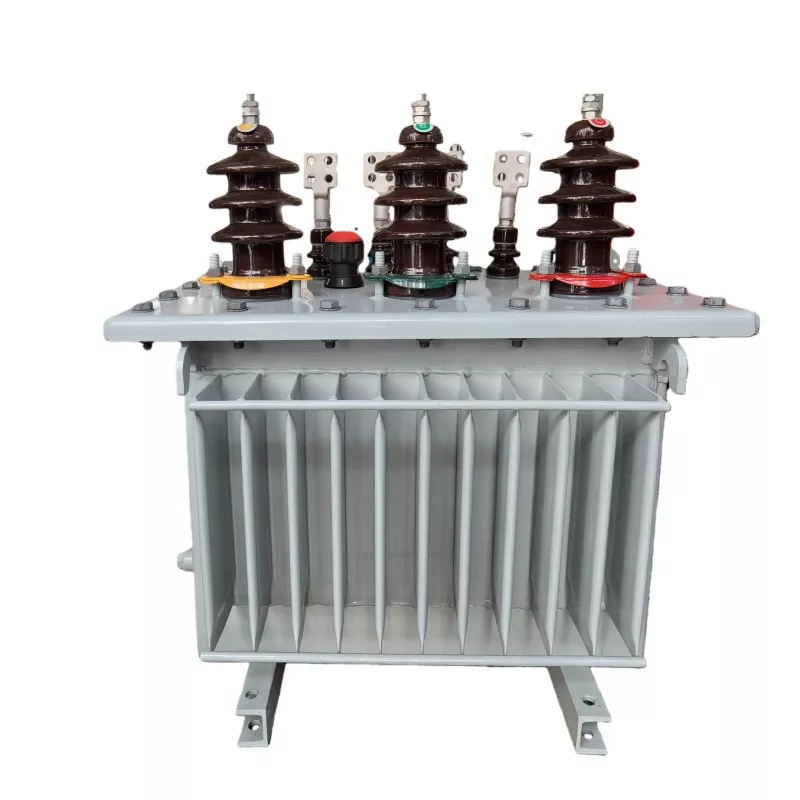

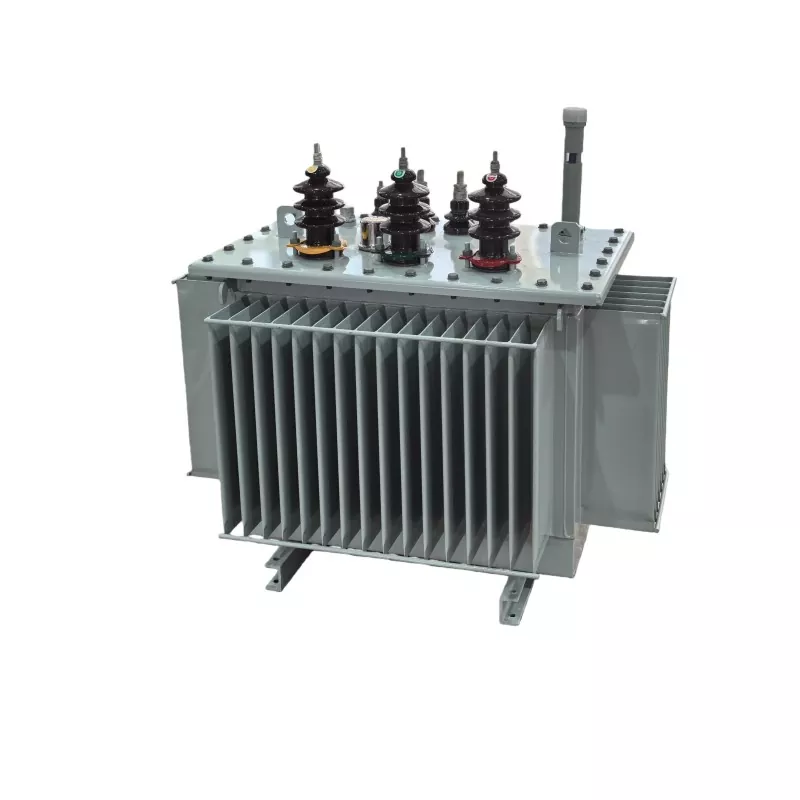

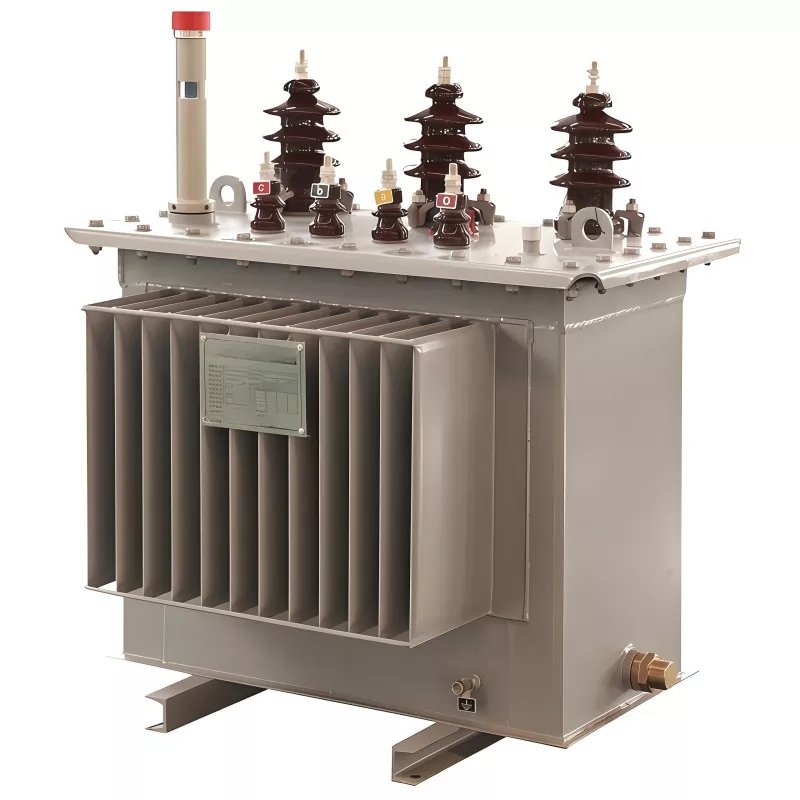

100KVA 11KV Yağlı Transformator

100KVA 11KV Yağlı Transformator sənaye, kommersiya və kommunal enerji paylama sistemləri üçün 11kV əsas gərginliyi aşağı gərginlikli səviyyələrə (ümumiyyətlə 400V / 415V / 0.4kV) endirmək üçün nəzərdə tutulmuş orta gərginlikli paylayıcı transformatordur.

Davamlı yük şəraitində sabit istilik performansını və yüksək dielektrik müqavimətini təmin edən həm soyuducu, həm də izolyasiyaedici vasitə kimi mineral izolyasiya yağından istifadə edir.

Ərizə işi

GUANGBIAN tərəfindən istehsal olunan 100KVA 11KV Yağ Batırılmış Transformator bu yaxınlarda afrikalı bir müştəri tərəfindən yerli enerji paylama sistemində qısaqapanma zədələnmiş uğursuz transformatoru əvəz etmək üçün istifadəyə verilmişdir.

Bu layihədə orijinal transformator, qənaətli səbəblərə görə seçilmiş alüminium sarımlardan istifadə etdi. Bununla belə, qeyri-sabit şəbəkə şəraiti və istifadəçi tərəfində tez-tez gərginliyin dəyişməsi səbəbindən transformator dəfələrlə həddindən artıq yüklənməyə və qısaqapanma gərginliyinə məruz qalmış, bu da həddindən artıq istiləşməyə və nəticədə sarımın sıradan çıxmasına səbəb olmuşdur.

100KVA transformator üçün mis və alüminium sarımları

100KVA paylayıcı transformator üçün GUANGBIAN hər ikisini təmin edir:

● Mis dolama seçimi

● Alüminium sarğı seçimi

Alüminium sarımları daha aşağı ilkin qiymət təklif edərkən, onların istilik dayanıqlığı və mexaniki gücü mis sarımlarla müqayisədə nisbətən aşağıdır.

Qeyri-sabit enerji mühitlərində - məsələn:

● Tez-tez gərginliyin dəyişməsi

● Yüksək başlanğıc cərəyanı şərtləri

● Təkrarlanan qısaqapanma hadisələri

alüminium sarımları daha çox meyllidir:

● Aşırı yükləmə şəraitində həddindən artıq qızma

● İzolyasiyanın pozulması

● Sərt şəbəkə tətbiqlərində istifadə müddəti azaldı

Xərc və Etibarlılıq Nəzərdən keçirilməsi

Alüminium sarğı transformatorlarının ilkin alış dəyəri daha aşağı olsa da, real dünya tətbiqləri göstərir ki, qeyri-sabit şəbəkə mühitlərində ümumi həyat dövrü dəyəri aşağıdakı səbəblərə görə arta bilər:

● Baxım tələbləri

● Gözlənilməz uğursuzluqlar

● Əvəzetmə xərcləri

Buna görə də, sistemin uzunmüddətli dayanıqlığını təmin etmək və planlaşdırılmamış fasilələri azaltmaq üçün material seçimi təkcə ilkin qiymətə deyil, faktiki iş şəraitinə əsaslanmalıdır.

Texniki sənəd

Əməliyyat mühiti

Temperatur şərtləri:

Uzunmüddətli işləmə mühitinin temperaturu: -25℃ ~ +45℃.

Maksimum iş mühitinin temperaturu: +50 ℃-dən çox deyil.

Saxlama və Daşınma Temperaturu:

-40℃ ~ +60℃.

Rütubət şərtləri:

Nisbi Rütubət: 25℃-də ≤95%

Hündürlük Tələbləri:

Nominal Hündürlük Uyğunlaşma Aralığı: ≤1000 metr

Rəqiblərə qarşı Texniki Yerləşdirmə

Yağa batırılmış və quru tipli transformator

Yağlı transformatorlar ağır, açıq və uzun ömürlü tətbiqlər üçün daha uyğundur.

Aşağı Standartlarla müqayisədə (S9 / S11 / S13 seriyası trendi)

● S9: Daha yüksək itkilər, köhnəlmiş səmərəlilik standartı

● S11: Əsas müasir səmərəlilik

● S13: Az itkili, yüksək səmərəli dizayn (ixrac bazarlarında üstünlük verilir)

S13 əsas texnologiyası ilə hazırlanmış 100KVA transformator, S11 ilə müqayisədə yüksüz itkiləri 15-30% azalda bilər, uzunmüddətli əməliyyat zamanı ROI-ni yaxşılaşdırır.

Bazar səviyyəsində rəqiblərin yerləşdirilməsi

Ümumi istehsalçılarla müqayisədə:

● Daha yaxşı itkiyə nəzarət (yüksüz + yük itkisinin optimallaşdırılması)

● Daha güclü qısaqapanmaya davamlılıq qabiliyyəti

● Təkmilləşdirilmiş sızdırmazlıq texnologiyası (yağ sızmasının qarşısının alınması)

● İxrac bazarları üçün daha yaxşı uyğunluq sənədləri

Fabrikamız

Sac metal emalatxanası

Folqa sarma emalatxanası

Sarma emalatxanası

Dolama soba emalatxanası

Transformatorların yığılması emalatxanası

Transformatorların istismara verilməsi emalatxanası

Tez-tez verilən suallar

S1: 100KVA yağlı transformatorun ömrü nə qədərdir?

Yük şəraitindən, texniki xidmətdən və quraşdırma mühitindən asılı olaraq adətən 20-30 il.

S2: Onu açıq havada istifadə etmək olarmı?

Bəli. Yağlı transformatorlar xüsusi olaraq açıq yarımstansiyalar və sərt mühitlər üçün nəzərdə tutulub.

Q3: Hansı texniki xidmət tələb olunur?

● Yağ səviyyəsinin müntəzəm yoxlanılması

● Dövri yağ dielektrik sınaqları

● Bushing və əlaqənin bərkidilməsi

● Temperaturun monitorinqi

Baxım intervalları adətən quru tipli transformatorlardan daha uzun olur.

4-cü sual: 11KV və 10KV transformatorlar arasında fərq nədir?

11KV daha yüksək sistem gərginliyi səviyyəsidir, adətən beynəlxalq paylayıcı şəbəkələrdə istifadə olunur. Performans prinsipləri oxşar olaraq qalır, lakin izolyasiya tələbləri daha sərtdir.

5-ci sual: Bərpa olunan enerji layihələri üçün uyğundurmu?

Bəli. Sabitliyi və həddindən artıq yüklənməyə dözümlü olması səbəbindən günəş və külək pilləli paylayıcı sistemlərdə geniş istifadə olunur.
