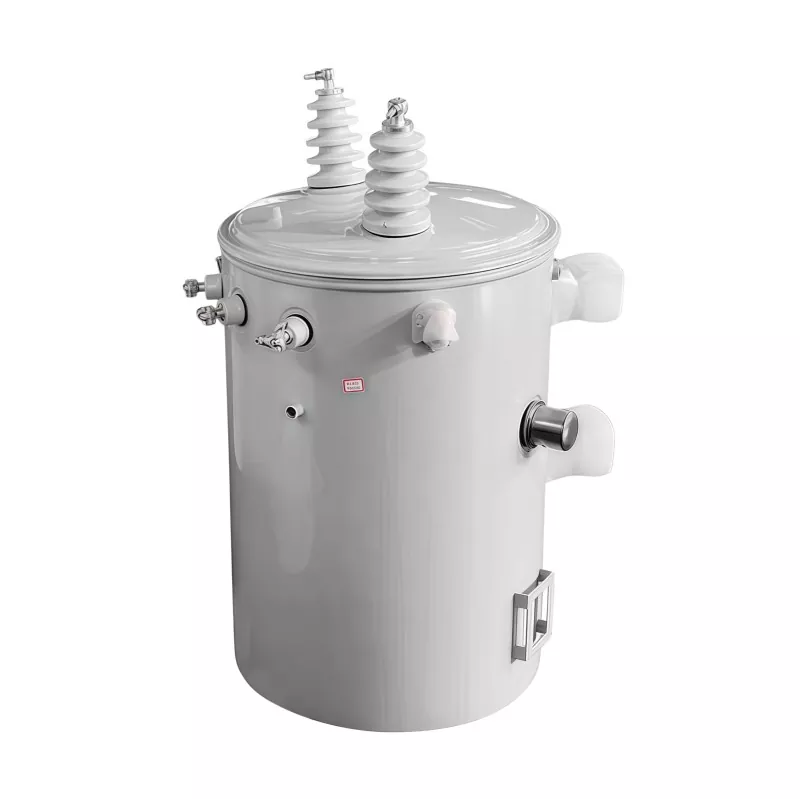

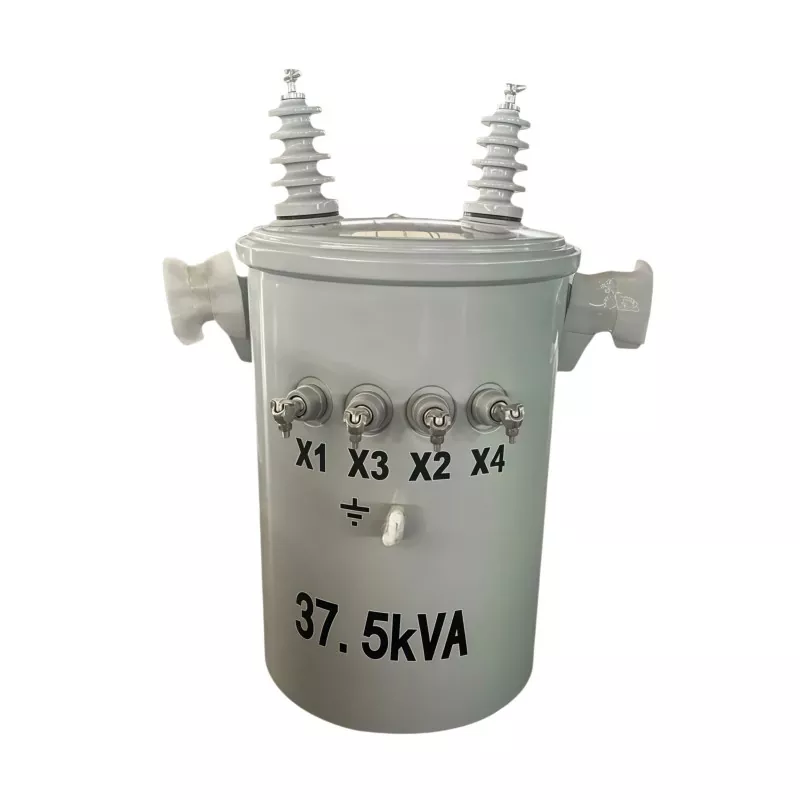

37.5KVA dirəyə quraşdırılmış transformator

37.5KVA dirəyə quraşdırılmış transformator elektrik xətlərindən orta gərginlikli elektrik enerjisini yaşayış, ticarət, kənd təsərrüfatı və yüngül sənaye enerjisi tətbiqləri üçün istifadə edilə bilən daha aşağı gərginliyə endirmək üçün kommunal dirəklərə quraşdırılmış elektrik paylayıcı transformatordur. Nominal gücü 37,5 kilovolt-amper (KVA) olan o, şəhər və kənd yerlərində dayanıqlı, səmərəli və etibarlı elektrik təchizatını təmin etmək üçün yerüstü enerji paylama sistemlərində adətən istifadə olunur. Onun kompakt dirəyə quraşdırılmış dizaynı yer sahəsinə qənaət etməyə kömək edir, quraşdırmanı asanlaşdırır və sərfəli enerji paylayıcı şəbəkələri dəstəkləyir.

İş prinsipi

Bir dirəyə quraşdırılmış transformator elektromaqnit induksiya prinsipi əsasında işləyir.

Yüksək gərginlikli giriş

Orta və ya yüksək gərginlikli elektrik ilkin sarğıya hava paylayıcı xətlər vasitəsilə verilir.

Maqnit sahəsinin yaranması

Alternativ cərəyan birincil sarğıdan keçdikdə, transformatorun nüvəsində dəyişən bir maqnit sahəsi yaradır.

Gərginliyin çevrilməsi

Bu maqnit sahəsi ikincil sarğıda gərginliyə səbəb olur. Sargılar arasındakı növbə nisbətinə əsasən, gərginlik daha aşağı istifadə edilə bilən səviyyəyə endirilir.

Stabil çıxış təchizatı

Transformasiya edilmiş aşağı gərginlikli elektrik daha sonra sabit performansla yaşayış, kommersiya və ya sənaye istifadəçilərinə çatdırılır.

Tətbiqlər

37.5KVA dirəyə quraşdırılmış transformator aşağı və orta yüklü paylayıcı sistemlər üçün nəzərdə tutulmuşdur, orta gərginlikli elektrik enerjisini son istifadəçilər üçün istifadə edilə bilən aşağı gərginliyə səmərəli şəkildə endirir. Aşağıdakı ssenarilərdə geniş istifadə olunur:

Yaşayış Enerjisinin Paylanması

Yaşayış məhəllələri, kənd evləri və kiçik icmalar üçün idealdır, işıqlandırma, məişət texnikası və gündəlik enerji istehlakı üçün sabit elektrik enerjisi təmin edir.

Kəndlərin Elektrikləşdirilməsi Layihələri

Sadə quraşdırma və aşağı texniki xidmət tələblərinə görə kənd yerlərində şəbəkənin genişləndirilməsi və uzaq ərazilərin elektrik təchizatı sistemlərində istifadə olunur.

Kənd Təsərrüfatı Enerji Sistemləri

Təsərrüfatlar, suvarma sistemləri, heyvandarlıq obyektləri və istixanalar, su nasosları, mühərriklər və kənd təsərrüfatı maşınları üçün uyğundur.

Kiçik Ticarət Obyektləri

Sabit kommersiya elektrik təchizatı üçün kiçik ofislərdə, pərakəndə mağazalarda, yanacaqdoldurma məntəqələrində, emalatxanalarda və anbarlarda geniş tətbiq olunur.

Yüngül Sənaye Tətbiqləri

Kiçik fabriklərdə, emal sexlərində və orta güc tələbatına malik texniki xidmət obyektlərində istifadə olunur.

Müvəqqəti Enerji Təchizatı Layihələri

Çevik və etibarlı enerji paylanması tələb edən tikinti sahələrində və müvəqqəti açıq mühəndislik layihələrində geniş yayılmışdır.

Gəlin GUANGBIAN-ın həqiqətən necə qurduğuna baxaq.

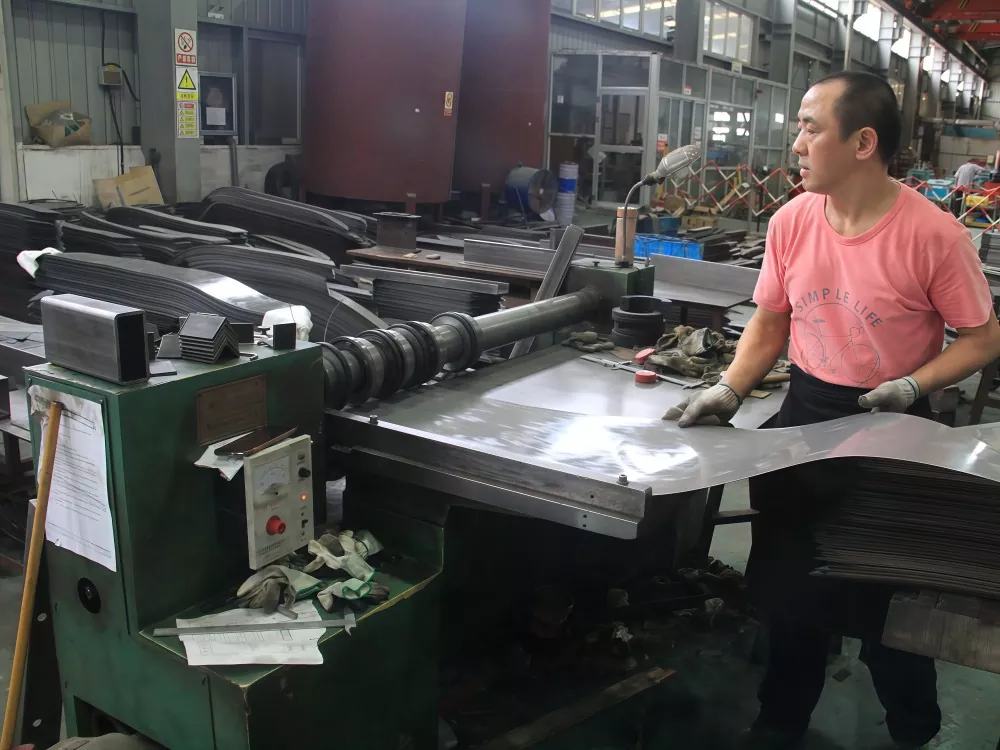

Addım 1: Əsas istehsal

Əsas taxıl yönümlü silikon poladdan başlayır. Əla maqnit xüsusiyyətləri, lakin kövrəkdir - onu adi polad kimi möhürləyə bilməzsiniz.

Çarşafları xüsusi ölçülərə kəsdik, sonra onları xüsusi avadanlıqlara lay-lay yığırıq. Hər bir təbəqənin birləşmələri aşağıda göstəriləndən fərqlidir ki, bu da maqnit yolunda hava boşluqlarını minimuma endirir. Hədəf qalınlığına çatdıqdan sonra bütün yığın sıx bir şəkildə sıxılır və hər şeyi yerində bağlamaq üçün vakuumla hopdurulur.

Transformator istehsalı prosesi bu addımdan asılıdır. Yığın əmsalı, səthin hamarlığı, sıxma təzyiqi - bunlardan hər hansı birini qaçırın və yüksüz itkilər spesifikasiyadan keçəcək.

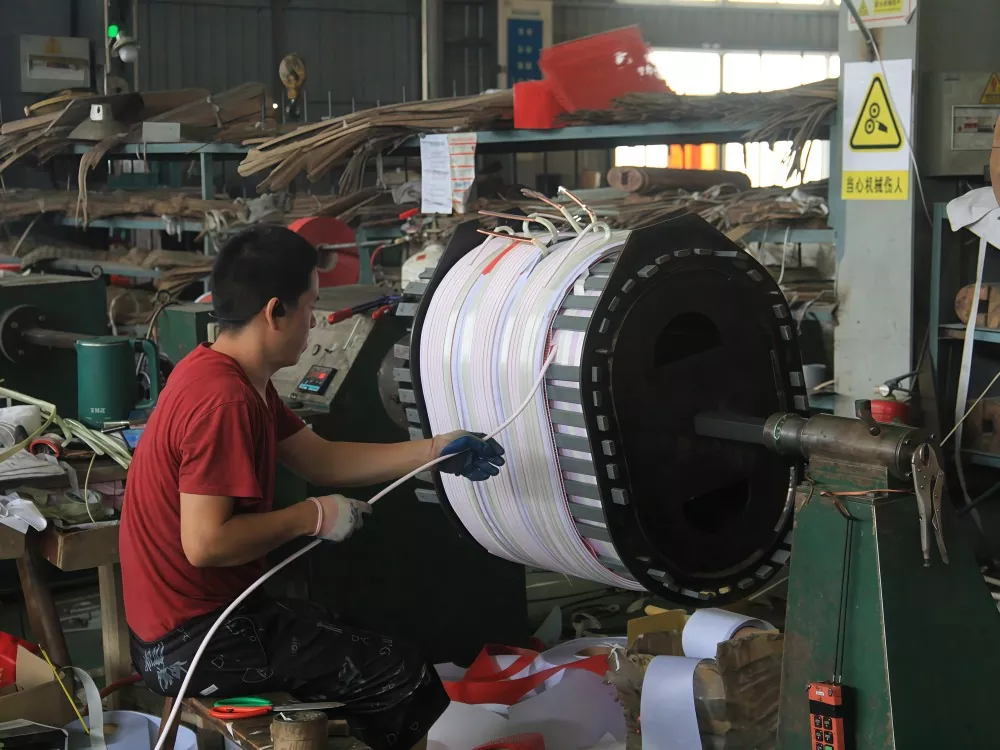

Addım 2: Sarma

Burada kritik olur. Sarma sexi idarə olunan temperatur və rütubətdə işləyir. Operatorlar sarım maşınlarında otururlar, mis məftilləri bobin formasına verirlər, növbə ilə döndərirlər, onu bərabər və möhkəm saxlayırlar.

GUANGBIAN-ın 37,5 kva dirəyə quraşdırılmış transformatoru alüminiumdan deyil, saf mis sarğıdan istifadə edir. Biz bunları Çin müəssisəmizdə istehsal edirik və hər bir detal önəmlidir: məftil ölçüsü, növbələrin sayı, qatlama nümunəsi. Külək çox boş, rulonun mexaniki gücü yoxdur. Külək çox sıx, siz izolyasiyanı əzəcəksiniz.

Sarılmadan sonra rulon vakuum emprenyesindən keçir. İzolyasiya lakı hər boşluğa sızır, döngələri yerində bağlayır və sarıma həm dielektrik gücü, həm də daha yaxşı istilik yayılmasını təmin edir.

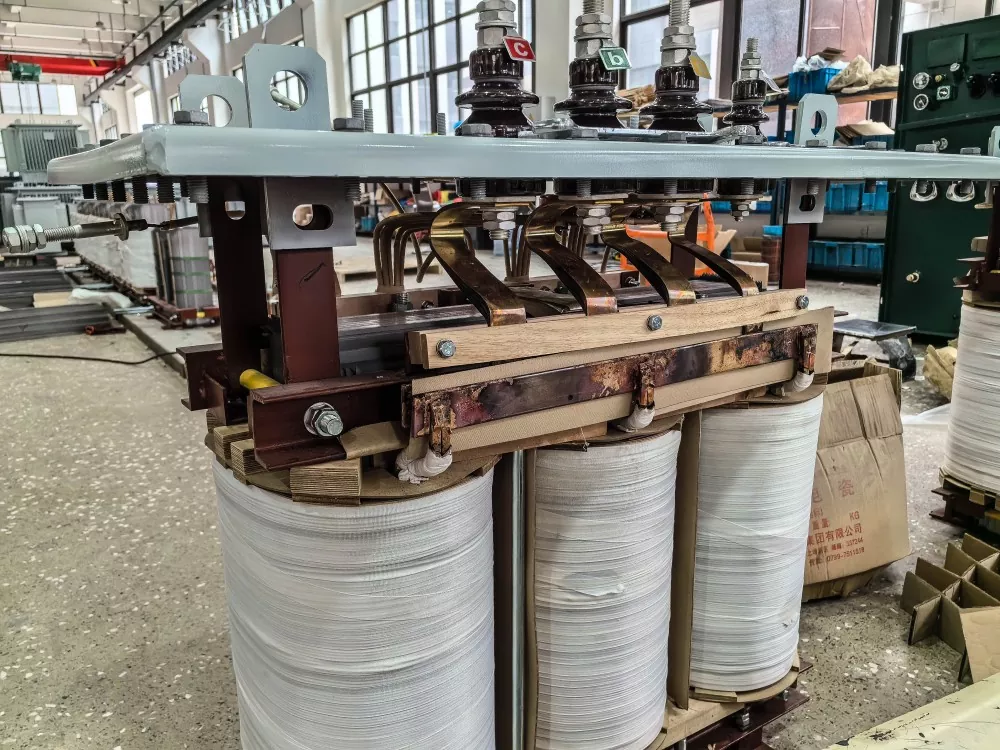

Addım 3: Əsas və bobin montajı

Yara qıvrımları əsas ayaqların üzərinə sürüşür. İzolyasiya boşluqları içəri daxil olur, aparıcılar birləşdirilir və bütün aktiv hissə forma alır. Sargılar arasındakı boşluqlar standartlara cavab verməlidir - burada qısa yol yoxdur.

Quraşdırıldıqdan sonra aktiv hissə dərhal transformator fabrikində sınaqdan keçir: dayanıqlı gərginlik testi və DC müqavimətinin ölçülməsi. Hər şey, hətta bir az da olsa, bu mərhələdə tutulur.

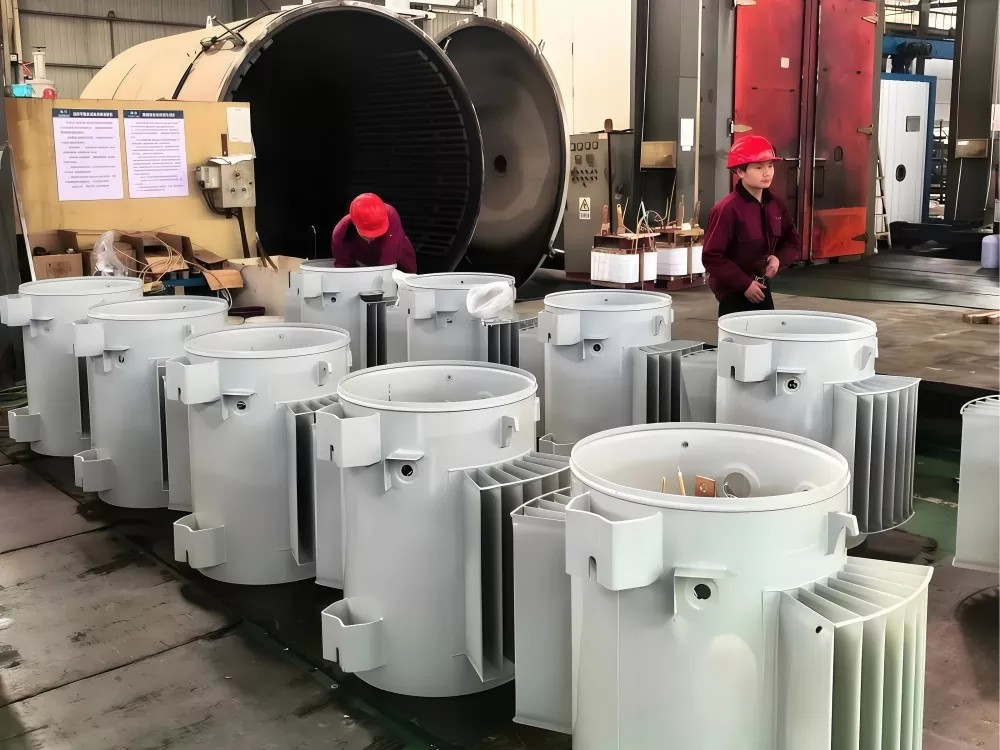

Addım 4: Tankın yığılması

Aktiv hissə yoxlamadan keçir? O, tanka endirilir. Tank transformatorun qabığıdır - ikiqat vəzifə yerinə yetirən izolyasiya yağı ilə doldurulur: dielektrik maneə və soyuducu.

GUANGBIAN-da yüksək dərəcəli mineral izolyasiya yağından istifadə edirik. İçəri girməzdən əvvəl susuzlaşdırılır və qazdan təmizlənir. Çənin özü qaynaqlı konstruksiyadır və hər qaynaq tikişi rentgen müayinəsindən keçir. Sızmaya icazə verilmir.

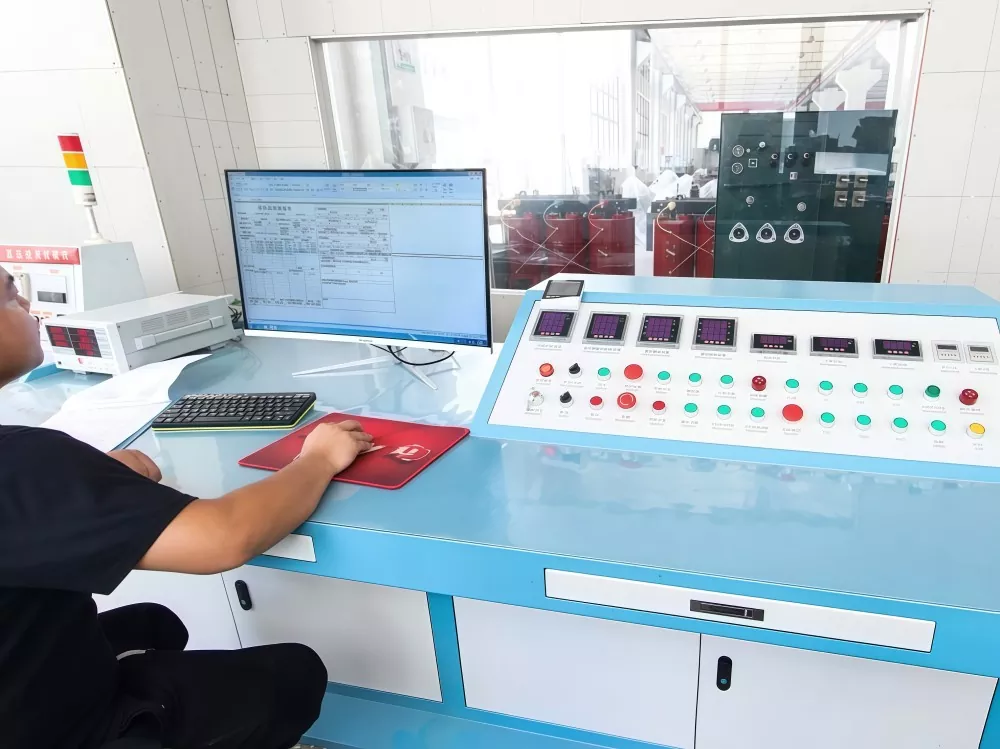

Addım 5: Son sınaq

Hər hansı bir bölmə fabrikdən çıxmazdan əvvəl tam sınaq rejimindən keçir:

Yüksüz test: Biz onu ikinci tərəfdən heç bir əlaqə olmadan işə salırıq. Cari və itki oxunuşları bizə nüvənin davranıb-rəftar etmədiyini bildirir. 37,5 kva dirəyə quraşdırılmış transformatorda yüksüz itki ≤113W və ya daha aşağı olmalıdır.

Yük testi: Üzərinə tam nominal yük qoyun və nömrələrə baxın. Yük itkisi ≤413W səviyyəsində qalır və temperaturun qalxması 65°C-dən keçmir.

Gərginlik sınağına dözümlülük: bir dəqiqə ərzində HV sarımında güc tezliyində 21kV. LV tərəfində 10kV. İzolyasiya davam edərsə, davam edirik.

İmpuls gərginlik sınağı: 60kV-luq sünbül birinciliyə, 30kV ikinciliyə dəyir. Bu, mis sarğı transformatorunun həqiqi ildırım hadisəsini idarə edə biləcəyini söyləyir.

İzolyasiya yağının sınağı: Dağılma gərginliyi, rütubət, yayılma faktoru - hər biri keçməlidir.

Hər test aydındır? Sonra - və yalnız bundan sonra - zavod etiketini qazanır.

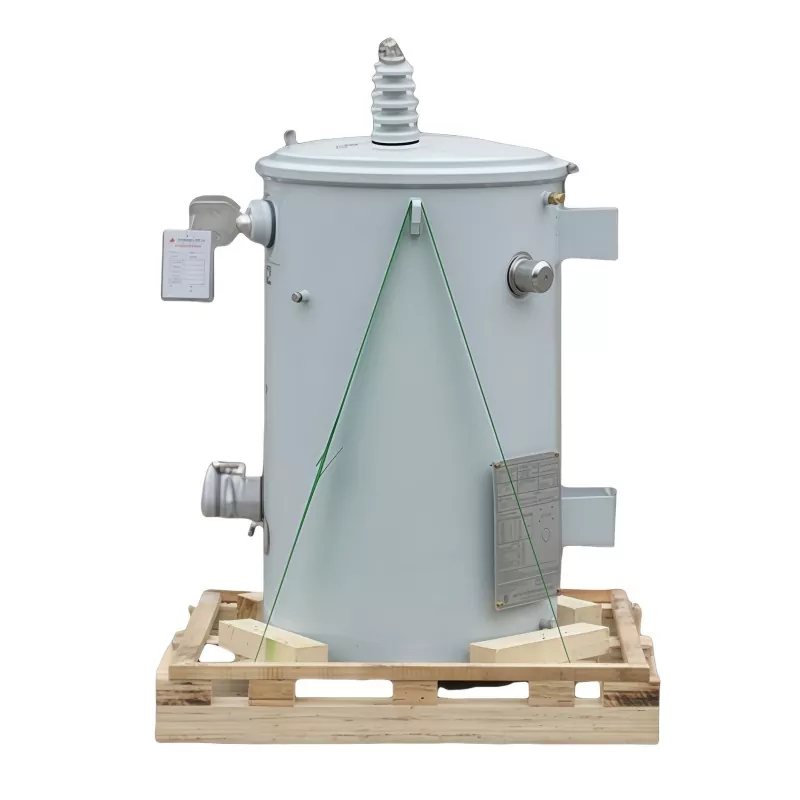

Addım 6: Qablaşdırma və göndərmə

Bütün testlərdən keçdiniz? Transformator nəmə davamlı örtük alır, taxta paletə bağlanır və göndərilməyə hazırdır. Hər bir GUANGBIAN vahidi unikal seriya nömrəsini daşıyır - ad lövhəsində və bazada görünən. Bu rəqəmi izləyin və istehsal tarixini, sınaq qeydlərini, hətta hansı partiyanın xammalın daxil olduğunu tapa bilərsiniz.

Artıq şəkli əldə edirsiniz. 37.5KVA dirəyə quraşdırılmış transformator təkcə metal və bir-birinə atılan məftil deyil. Transformator istehsalı prosesi real sənətkarlığı və hər addımda diqqət yetirən real insanları əhatə edir. Qiymət önəmlidir, lakin istehsal qabiliyyəti və keyfiyyətə nəzarət daha vacibdir.

Niyə dirəyə quraşdırılmış transformatordan istifadə edin?

Yerə quraşdırılmış transformatorlarla müqayisədə dirəyə quraşdırılmış transformatorlar bir sıra əhəmiyyətli üstünlüklərə malikdir:

Yerə qənaət edən quraşdırma

Yer sahəsinə və ya xüsusi transformator otaqlarına ehtiyacı aradan qaldıraraq, kommunal dirəklərə quraşdırılmışdır.

Aşağı İnfrastruktur Xərcləri

Vəqflərə, qapaqlara və ya əlavə tikinti işlərinə ehtiyacın qarşısını alaraq tikinti xərclərini azaldır.

Kənd Bölgüsü üçün Effektivdir

Yerüstü paylayıcı şəbəkələrin geniş istifadə olunduğu kənd və ucqar ərazilər üçün çox uyğundur.

Asan Baxım Girişi

Təftiş, texniki qulluq və dəyişdirmə üçün əlverişli hündürlükdə quraşdırılıb, dayanma müddətini azaldır.

Təkmilləşdirilmiş Təhlükəsizlik

Yüksək quraşdırma təsadüfi təmas, vandalizm və ətraf mühitə ziyan vurma risklərini azaldır.

Etibarlı Xarici Əməliyyat

Uzunmüddətli açıq havada işləmək üçün havaya davamlı və korroziyaya davamlı xüsusiyyətlərlə dizayn edilmişdir.

Yerüstü Elektrik Şəbəkələri üçün mükəmməldir

Yerüstü paylama sistemlərində sərfəli və səmərəli enerji həlli kimi geniş istifadə olunur.

Bunu özünüz görmək istəyirsiniz? GUANGBIAN bizim Çin fabrikimizdə istehsal edir və biz zavod ziyarətlərini alqışlayırıq. Bir tur planlaşdırmaq üçün əlaqə saxlayın.
