SWER Tək Dirəkli Transformator

Zhejiang Guangbian Electric Power Technology Co., Ltd-dən olan SWER Tək Qütblü Transformator, Tək Telli Torpaq Qaytarması (SWER) kənd və uzaq elektrik sistemləri üçün nəzərdə tutulmuş yüksək səmərəli paylama həllidir. Transformator istehsalı sahəsində 20 ildən artıq təcrübəyə və qlobal standartlara tam uyğunluğa malik Guangbian şəbəkədən kənar və zəif şəbəkə mühitləri üçün sabit, təhlükəsiz və sərfəli gərginlik konvertasiyası təqdim edir.

SWER Tək Qütblü Transformator nədir?

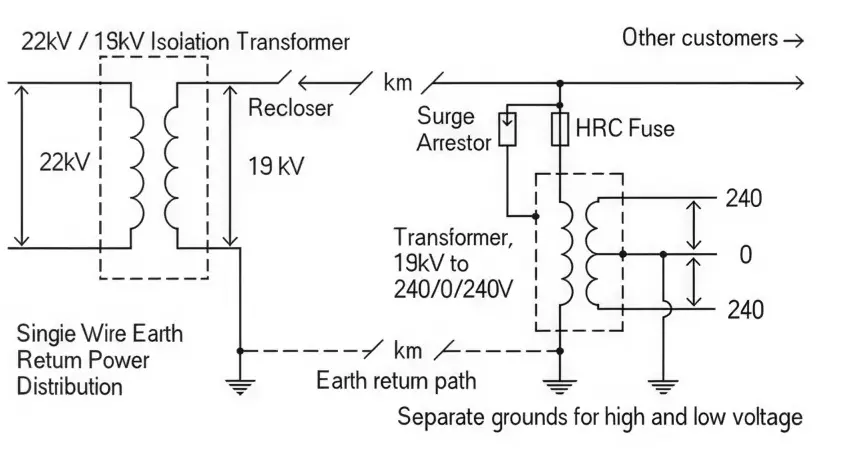

SWER Tək Qütblü Transformator, adətən ənənəvi üç fazalı infrastrukturun mövcud olmadığı kənd elektrikləşdirmə layihələrində tətbiq edilən, tək naqilli torpaq geri qaytarma sistemlərində istifadə edilən xüsusi dirəyə quraşdırılmış paylayıcı transformatordur.

O, yaşayış, kənd təsərrüfatı və kiçik sənaye tətbiqləri üçün orta gərginlikli paylama gücünü səmərəli şəkildə aşağı gərginliyə endirir.

O, aşağıdakılara görə uzaq şəbəkələrdə geniş istifadə olunur:

● Sadələşdirilmiş quraşdırma strukturu

● Azaldılmış infrastruktur xərcləri

● Uzun məsafələrə paylamada yüksək səmərəlilik

● Kənd ərazilərində güclü uyğunlaşma qabiliyyəti

Bu SWER transformatorunu nə ilə fərqləndirir?

Əksər standart transformatorlar SWER iş prinsipləri nəzərə alınmaqla dizayn edilmir. Nəticə? İzolyasiyanın vaxtından əvvəl pozulması, gərginliyin qeyri-sabitliyi, uğursuz yoxlamalar və kəskin şəkildə qısaldılmış xidmət müddəti. GUANGBIAN bu bölməni xüsusi olaraq SWER şəbəkələrinin tələbləri üçün hazırlayıb - bu ağrı nöqtələrini sıfırdan aradan qaldırır.

Bu vahidi nə ilə fərqləndirir?

SWER vəzifəsinə uyğunlaşdırılmış sarma dizaynı:

SWER Tək Qütblü Transformatorun sarğı vahid izolyasiya strukturundan istifadə etmək əvəzinə SWER-ə xas gərginlik şəraiti üçün optimallaşdırılıb.

A terminalından (xətt) X terminalına (torpaq) qədər gradient izolyasiya dizaynı

Davamlı xətt gərginliyi üçün gücləndirilmiş terminal

Proqressiv izolyasiya faktiki dolama gərginlik səviyyələrinə uyğundur

Birbaşa dirək torpaqlama bağlantısı üçün gücləndirilmiş X terminalı

Standart transformatorlardan fərqli olaraq, asimmetrik SWER gərginlikli şərtlər üçün qurulmuşdur

Bu dizayn kənd SWER paylama sistemlərində etibarlılığı və izolyasiya təhlükəsizliyini artırır.

Ənənəvi bir fazalı transformatorlar hər iki terminalda vahid yarımizolyasiyadan istifadə edirlər. SWER vəzifəsində bu, izolyasiya gərginliyinin ikiqat artması deməkdir və uğursuzluq adətən 3-5 il ərzində baş verir. GUANGBIAN-ın xüsusi yanaşması transformatorun tam istismar müddəti ərzində izolyasiya gərginliyini dizayn limitləri daxilində saxlayır.

Torpaqlama qurğusu gərginliyi necə sabit saxlayır?

● Böyük ölçülü torpaqlama terminalının kəsişməsi torpaq yolunun müqavimətini azaldır və cərəyanın geri dönmə dayanıqlığını yaxşılaşdırır

● Aşağı müqavimət boş əlaqə risklərinin və yerli həddindən artıq istiləşmənin qarşısını alır

● ±2% daxilində çıxış gərginliyi dəyişməsi ilə sabit qapalı dövrə SWER cərəyan yolunu təmin edir

● Sargılar IEC A/X terminal etiketləmə standartlarına uyğundur, tərs polarite kimi naqil xətalarının qarşısını alır və düzgün SWER quraşdırılmasını təmin edir

Uzun Məsafəli Gərginlik Tənzimlənməsi:

● 5 mövqeli yüksüz kran dəyişdiricisi ilə təchiz olunub (18kV–20kV diapazon)

● Uzun SWER paylama xətlərində gərginliyin düşməsini kompensasiya edir

● Xəttin əvvəlindən sonuna qədər sabit 240V çıxışı saxlayır

● Bütün kran parametrləri IEC dəqiqlik standartlarına uyğun olaraq zavodda kalibrlənmişdir

Bu, uzun məsafəli kənd elektrik şəbəkələrində aşağı axın avadanlıqlarının ardıcıl performansını və qorunmasını təmin edir.

Çətin şəraitdə necə dayanır?

Yağa batırılmış möhürlənmiş korpus suyu və tozu uzaqlaşdırır, temperaturun dəyişməsini idarə edir və ultrabənövşəyi şüaların təsirindən qoruyur. O, -40°C-dən +55°C-yə qədər işləyir - belə ki, yüksək dağlıq yaylalar, açıq otlaqlar, meşəlik ərazilər və səhra mənzilləri heç bir xüsusi dəyişiklik edilmədən onun əməliyyat pəncərəsinə düşür.

ONAN soyutma - təbii yağ təbii hava üçün qısadır - heç bir fana, nasosa, fırlanan və ya köhnələn heç bir şeyə güvənmir. Dirəyə bağlandıqdan sonra, demək olar ki, özünə qulluq edir. Ekipajlar üçün ən yaxın xidmət yük maşınından uzaqda iş saatları üçün bu, vahidin istismar müddəti ərzində xeyli aşağı təmir xərcləri deməkdir.

Beynəlxalq standartlara cavab verir

Hər bir qurğu IEC 60076 - güc transformatorları üçün qlobal səviyyədə tanınan standarta uyğun dizayn edilmiş, qurulmuş və sınaqdan keçirilmişdir. Sənədləşmə və izlənilmə fabrik mərtəbəsindən mövcuddur.

Tam zavod sınaq hesabatları hər bir transformatorla birlikdə gəlir - layihələrə təklif verərkən və ya yoxlamadan keçmək lazım olduqda faydalıdır.

SWER sistemləri bir fazalı torpaq nasazlıqlarını standart şəbəkələrdən fərqli olaraq görür. Bu transformator həmin nasazlıq şəraitində tam 2 saniyə ərzində nominal cərəyanının 20 qatını götürmək qabiliyyətinə malikdir - standart xətt mühafizəsi ilə birləşdirildikdə, nasazlıqları tez aradan qaldırır və avadanlığın zədələnməsinin qarşısını alır.

Harada istifadə olunur?

SWER Tək Qütblü Transformator aşağı qiymətli, uzun məsafəli kənd və uzaq elektrik təchizatı üçün idealdır:

● Kənd elektrikləşdirilməsi: adi sistemlərlə müqayisədə ~70%-ə qədər aşağı xətt tikintisi xərcləri ilə təcrid olunmuş evləri enerji ilə təmin etmək

● Uzaq pilotsuz saytlar: telekommunikasiya qüllələri, meteoroloji stansiyalar, meşə/yanğın monitorinq məntəqələri, sərhəd postları

● Kənd təsərrüfatı: suvarma nasosları, heyvandarlıq sistemləri, istixanalar və səpələnmiş təsərrüfat avadanlığı

● Tikinti və mədən düşərgələri: şəbəkənin genişləndirilməsindən əvvəl magistral yollar, dəmir yolları və mədən əməliyyatları üçün müvəqqəti enerji

● Adalar və şəbəkədənkənar obyektlər: kiçik kurortlar, qoruyucu stansiyalar və uzaq turist infrastrukturu

Adi üç fazalı şəbəkələrin genişləndirilməsinin sərfəli olmadığı sahələr üçün praktik həll.

Niyə GUANGBIAN SWER vahidi daha yaxşı işləyir?

Standart transformatorlar tez-tez SWER sistemlərində mübarizə aparır, bu da izolyasiya gərginliyinə, gərginliyin qeyri-sabitliyinə və yüksək texniki xidmət ehtiyaclarına səbəb olur.

GUANGBIAN SWER Tək Qütblü Transformator SWER əməliyyatı üçün xüsusi olaraq hazırlanmışdır:

● SWER şərtləri üçün məqsədyönlü sarma və izolyasiya dizaynı

● Sabit geri cərəyan üçün optimallaşdırılmış torpaqlama strukturu

● Təkmilləşdirilmiş gərginlik sabitliyi və sistemin etibarlılığı

● Azaldılmış texniki xidmət problemləri və daha uzun xidmət müddəti

● Təftiş tələblərinə daha asan uyğunluq

● Adi transformator modellərinə uyğunlaşdırılmamış, real dünya SWER proqramları üçün nəzərdə tutulmuşdur.

Qlobal Standartlar və Keyfiyyət Təminatı

Zhejiang Guangbian Electric Power Technology Co., Ltd 2004-cü ildən bəri yerli transformator istehsalçısından qlobal təchizatçıya çevrilərək güclü texniki təməl qurmuşdur.

Əsas üstünlüklərə aşağıdakılar daxildir:

● 20+ illik transformator mühəndisliyi təcrübəsi

● Beynəlxalq standart təcrübəsinə malik sertifikatlı mühəndis komandası

● Prosesin tam izlənilməsini təmin edən çox emalatxanalı istehsal sistemi

● Dizayn, səmərəlilik və təhlükəsizlik uyğunluğunda davamlı təkmilləşdirmə

● 2020-ci ildə qurulmuş müstəqil ixrac əməliyyatları

Bu, hər bir SWER Tək Qütblü Transformatorun etibarlılıq və təhlükəsizlik üçün qlobal gözləntilərə cavab verməsini təmin edir.
