150KVA Quru Tip İzolyasiya Transformatoru

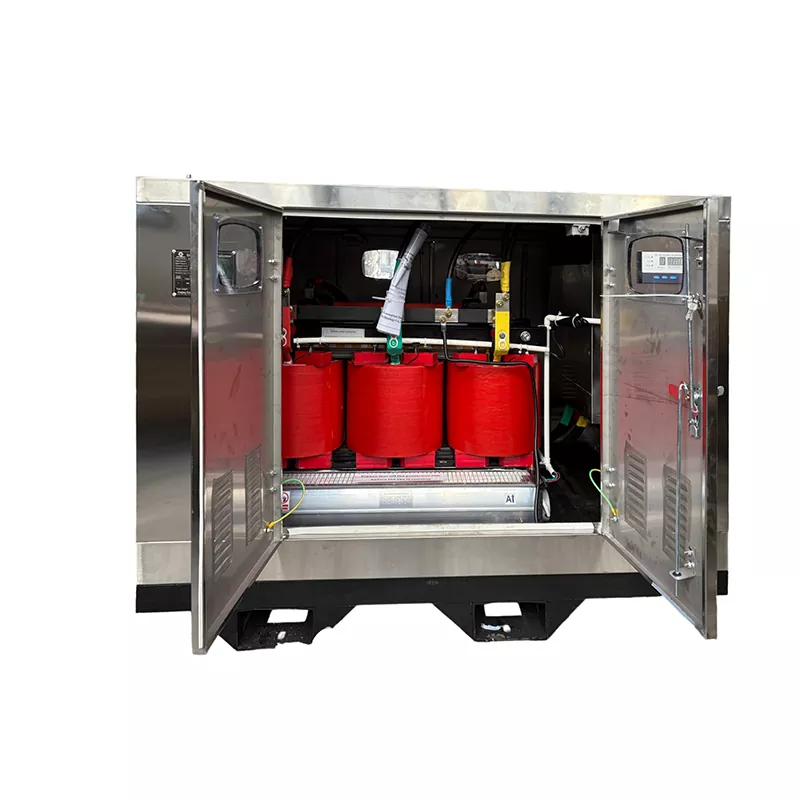

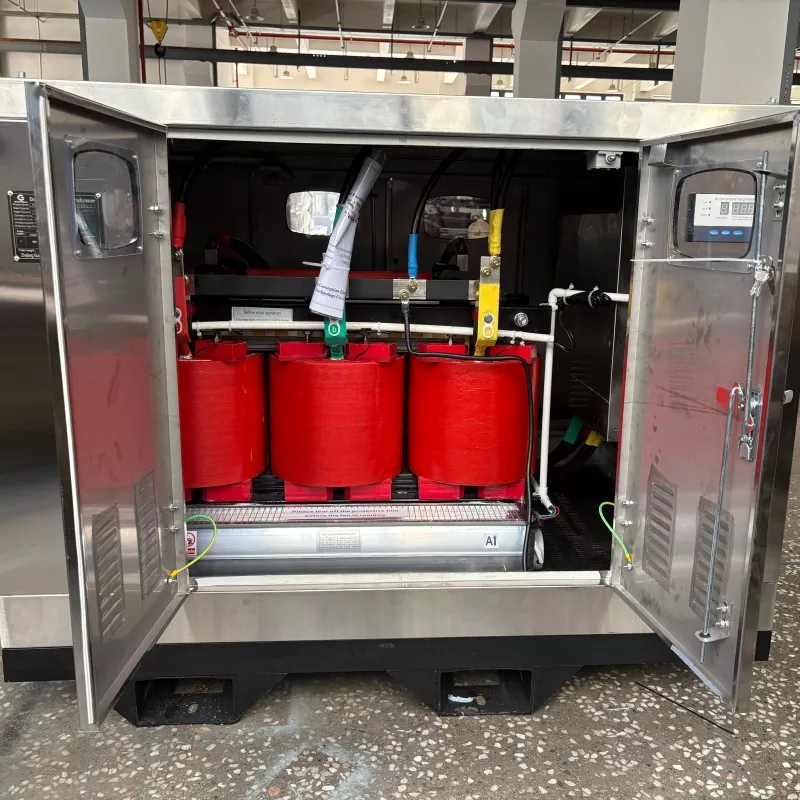

GUANGBIAN bu 150KVA Quru Tip İzolyasiya Transformatorunu elektrik izolyasiyası və aşağı gərginlikli paylama tələb edən tətbiqlər üçün istehsal edir. Burada göstərilən qurğu Səudiyyə Ərəbistanında tikinti layihəsi üçün tikilib və paslanmayan polad korpus, IP43 mühafizəsi, tam mis sarımlar, Delta-Star (Δ-Y) bağlantısı, avtomatik fan soyutma və iki əlavə MCCB ilə konfiqurasiya edilib.

Aşağı gərginlikli tərəf 400V üç fazalı və 230V bir fazalı enerji təmin edir. Bu, üç fazalı tikinti avadanlığının və bir fazalı köməkçi yüklərin eyni transformatordan, sahənin yükünün hesablanmasına və elektrik paylama dizaynına uyğun olaraq təmin edilməsinə imkan verir.

400V və 230V yüklər üçün konfiqurasiya

400V üç fazalı təchizatı kranlar, beton qarışdırıcılar, qaynaq maşınları, nasoslar və digər üç fazalı maşınlar üçün istifadə edilə bilər. 230V təchizatı işıqlandırma, ofis avadanlığı, portativ alətlər, kondisioner qurğuları və digər birfazalı yüklər üçün uyğundur.

Tikinti sahəsi üçün hər iki növ yük üçün bir transformatordan istifadə paylama təşkilini sadələşdirə bilər. Bununla belə, 150 kVA gücü o demək deyil ki, hər bir qoşulmuş yük eyni vaxtda tam etiket gücündə işləyə bilər. Transformatorun seçilməsi saytın maksimum tələbatını, mühərrikin başlanğıc cərəyanını, yük faktorunu, güc faktorunu və yüklərin gözlənilən birləşməsini nəzərə almalıdır.

Transformator tam mis sarımlardan istifadə edir. Mis alüminiumdan daha aşağı elektrik müqavimətinə malikdir, buna görə də keçirici itkiləri müvafiq dirijor ölçüsü və sarma dizaynı ilə idarə edilə bilər. İsti iqlimlərdə quraşdırmalar üçün, sarma materialı istilik dizaynının yalnız bir hissəsidir; ətraf mühitin temperaturu, izolyasiya sistemi, ventilyasiya, yükləmə və soyutma üsulunu da nəzərə almaq lazımdır.

Birincil və ikincil sarımlar üçün Üç-Ulduz (Δ-Y) əlaqəsi istifadə olunur. Ulduzla birləşdirilmiş aşağı gərginlikli tərəf 230V tək fazalı təchizatı üçün neytral nöqtəni təmin edir, Delta sarğı isə sargı içərisində üçlü harmonik cərəyanların dövranı üçün bir yol təmin edir. Neytral torpaqlama quruluşu layihənin elektrik dizaynına və tətbiq olunan yerli tələblərə uyğun olmalıdır.

Soyutma və Bağlama

Sarma temperaturunu izləmək üçün temperatur sensorları istifadə olunur. Əvvəlcədən təyin edilmiş temperatura çatdıqda, avtomatik soyutma fanatları istilik yayılmasını artırmağa başlayır. Bu, əməliyyat zamanı yükün dəyişdiyi və ya ətraf mühitin temperaturunun nisbətən yüksək olduğu qurğular üçün faydalıdır.

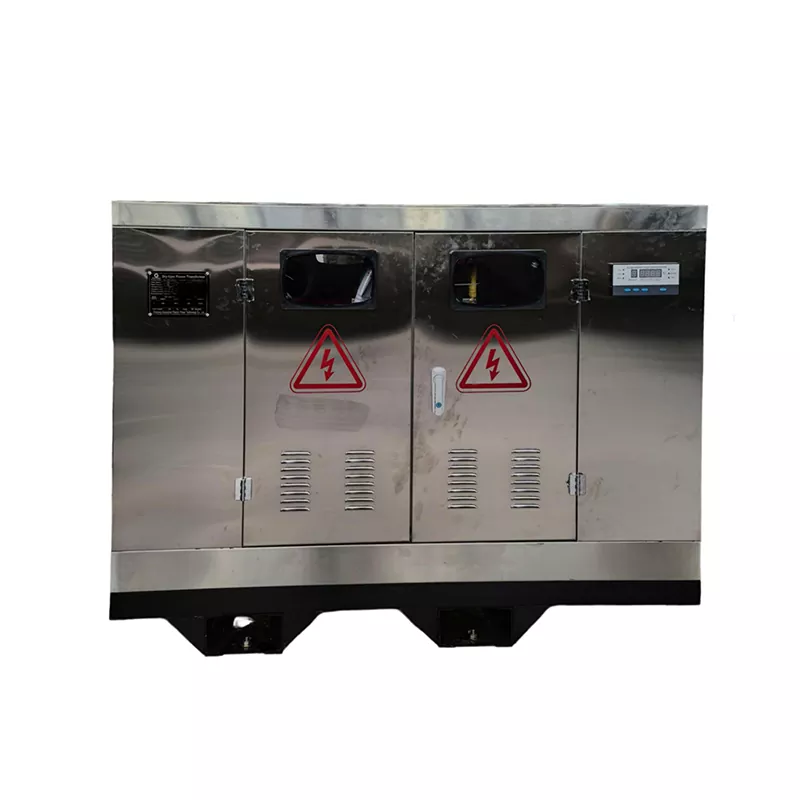

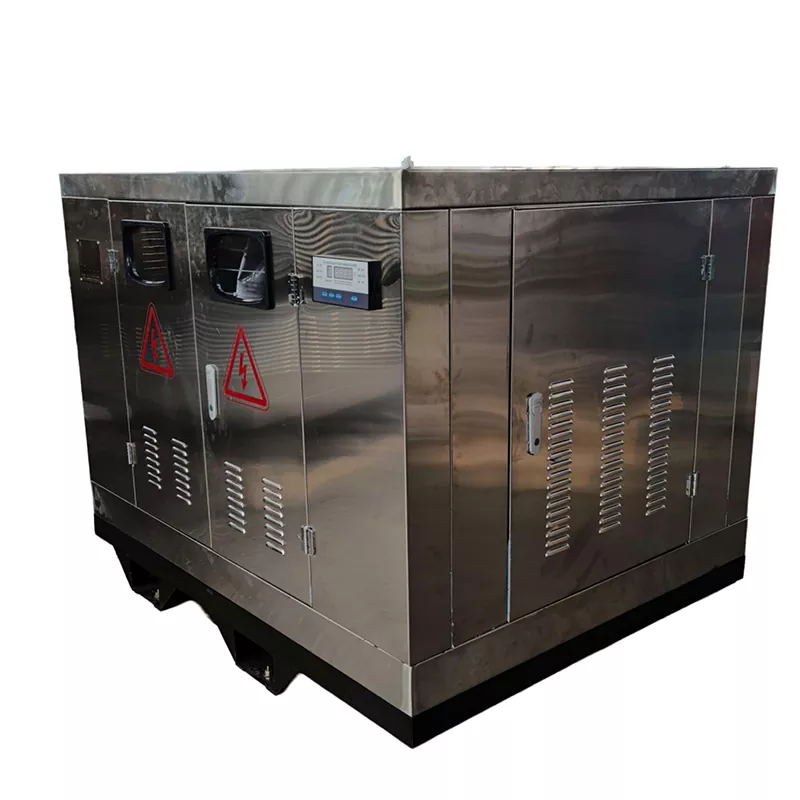

Korpus paslanmayan poladdan hazırlanmışdır və IP43 reytinqinə malikdir. IEC 60529-a uyğun olaraq, IP43-ün birinci rəqəmi 1 mm-dən böyük bərk yad cisimlərdən qorunmağı, ikinci rəqəm isə IPX3 üçün müəyyən edilmiş şərtlərdə su sıçramasına qarşı qorunmanı göstərir. Reytinq nəzərdə tutulan quraşdırma mühitinin qorunmasını təmin edir, lakin tam toz keçirməyən və ya suya davamlı kimi şərh edilməməlidir.

Açıq və ya qismən açıq tikinti sahələri üçün quraşdırma hələ də birbaşa güclü yağışdan, dayanıqlı sudan, həddindən artıq toz yığılmasından və qapağın müəyyən edilmiş mühafizə səviyyəsindən kənarda olan digər şərtlərdən müvafiq qorunma təmin etməlidir.

Texniki Detallar və Layihə Seçimi

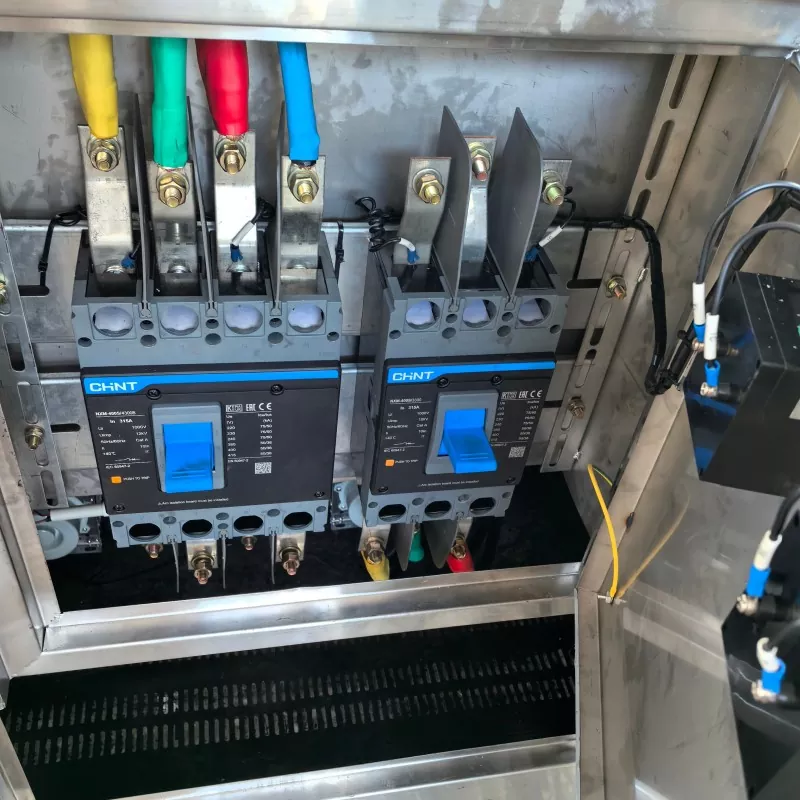

İki əlavə MCCB ayrıca aşağı axın dövrəsinin qorunmasını və izolyasiyasını təmin edir. Onların reytinqləri qoşulmuş avadanlıq, kabel ölçüsü, gözlənilən cərəyan və mühafizə koordinasiya tələblərinə uyğun olaraq seçilməlidir. Onlar müxtəlif tikinti yük qruplarının transformatora qoşulması lazım olduğu yerlərdə xüsusilə faydalıdır.

İstehsaldan əvvəl tələb olunan giriş gərginliyi, çıxış gərginliyi, tezlik, faza konfiqurasiyası, yük növü, ətraf mühitin temperaturu, qapaq tələbləri, torpaqlama təşkili və müvafiq elektrik standartı təsdiq edilməlidir. Motorla idarə olunan avadanlıq da müəyyən edilməlidir, çünki başlanğıc cərəyan hətta normal işləmə yükü 150 kVA daxilində olduqda belə transformatorun ölçülərinə təsir edə bilər.

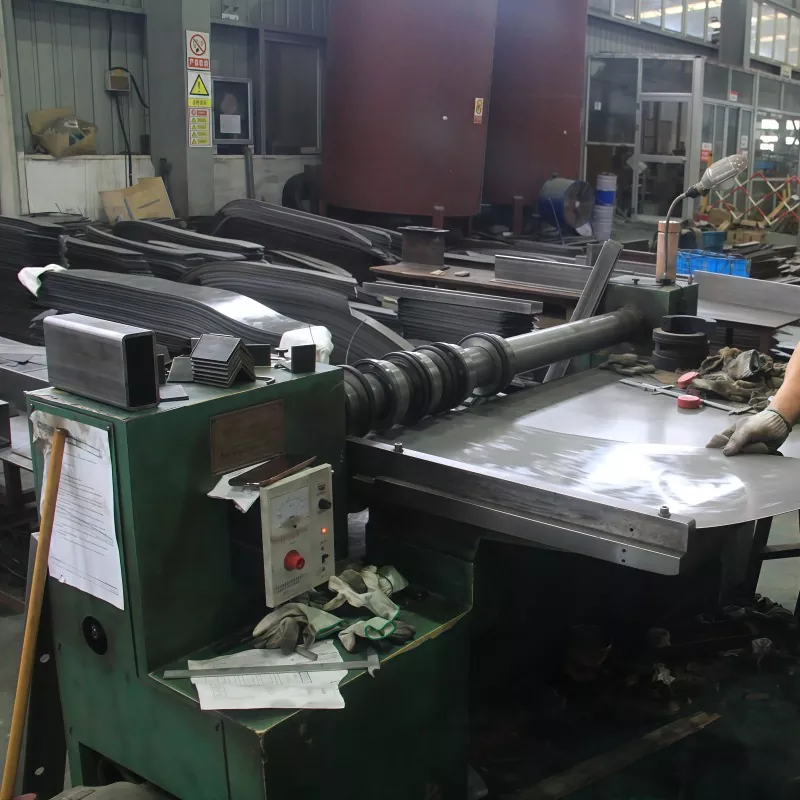

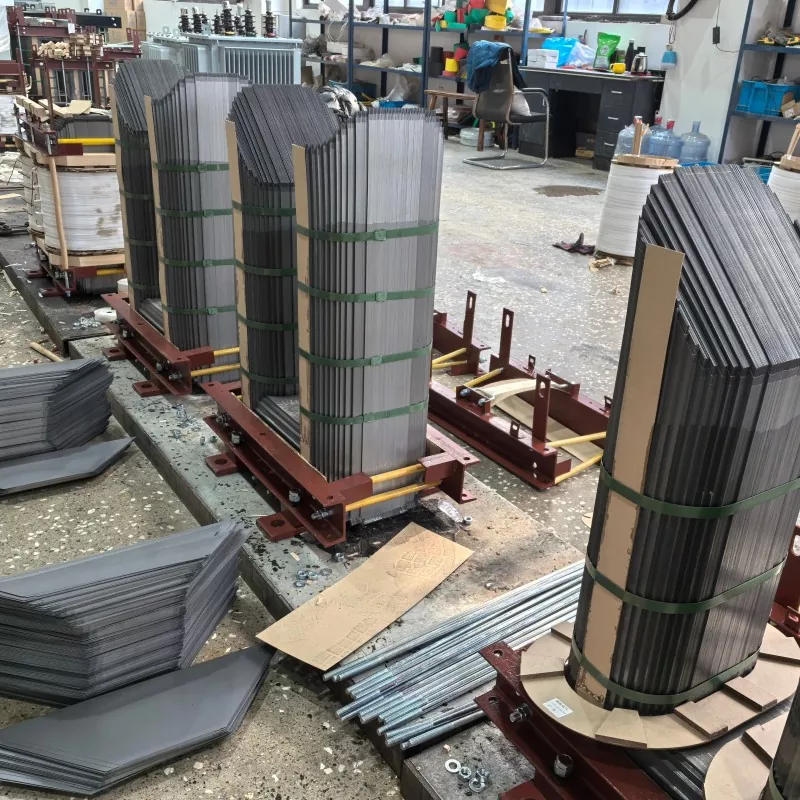

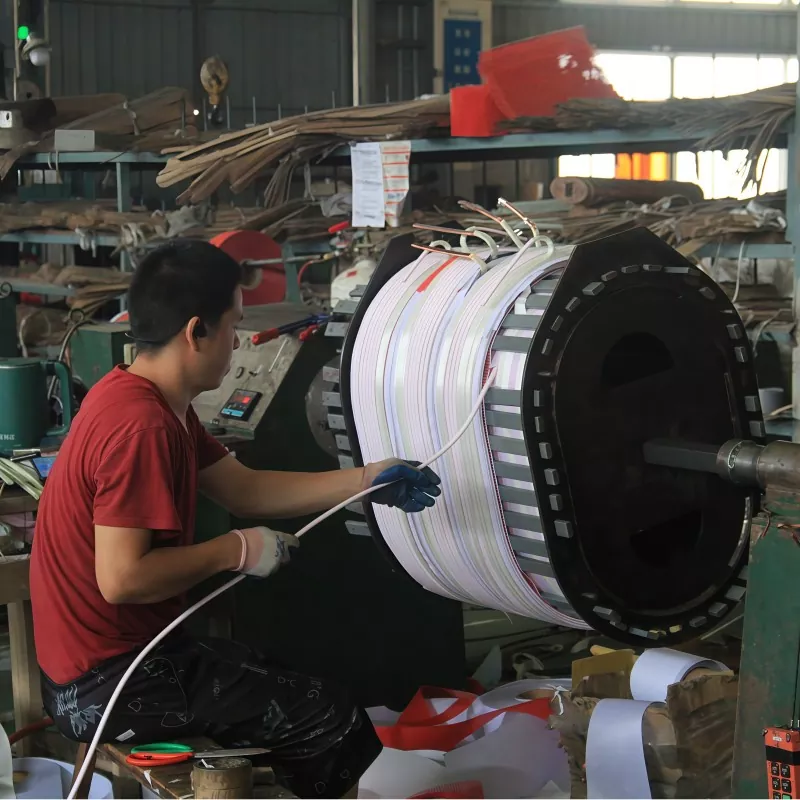

İstehsal, sınaq və fərdiləşdirmə

GUANGBIAN hər bir layihənin elektrik spesifikasiyasına uyğun olaraq 150KVA Quru Tip İzolyasiya Transformatoru istehsal edir. Bu konfiqurasiya üçün əsas tələblərə 150 ​​kVA gücü, 400V/230V ikincil paylama, mis sarımlar, Delta-Star bağlantısı, IP43 korpus, avtomatik fan soyutma və əlavə MCCB daxildir.

Tələb olunduqda, giriş və çıxış gərginliyi, tezlik, sarımların təşkili, korpusun dizaynı, soyutma üsulu və mühafizə konfiqurasiyası daxil olmaqla digər spesifikasiyalar dəyişdirilə bilər. Son dizayn hər bir layihə üçün eyni konfiqurasiyadan istifadə etmək əvəzinə elektrik sistemi və quraşdırma şərtlərinə əsaslanır.

Zavod sınaqları razılaşdırılmış texniki spesifikasiyaya və tətbiq olunan standarta uyğun olaraq həyata keçirilir. Layihə tələb etdikdə sınaq qeydləri və üçüncü tərəf yoxlaması təşkil edilə bilər.

Tez-tez verilən suallar

Bu transformatorun çıxış gərginliyi nə qədərdir?

Bu konfiqurasiya 400V üç fazalı və 230V birfazalı çıxış təmin edir. Layihə tələblərinə uyğun olaraq digər gərginlik birləşmələri istehsal oluna bilər.

400V və 230V yükləri eyni transformatorla təmin etmək olarmı?

Bəli. Delta-Star bağlantısı üç fazalı ikinci təchizatı və bir fazalı paylama üçün neytral nöqtəni təmin edir. Birləşdirilmiş yüklər düzgün paylanmalı və transformatorun nominal gücü daxilində qalmalıdır.

Soyuducu fan necə idarə olunur?

Sarma temperaturu sensorları iş istiliyinə nəzarət edir. Əvvəlcədən təyin edilmiş temperatura çatdıqda, idarəetmə sistemi soyutma fanatlarını işə salır. Nəzarət temperaturu transformatorun istilik dizaynına uyğun olaraq təyin edilir.

IP43 nə deməkdir?

IP43, IPX3 sınaq şərtləri altında 1 mm-dən böyük bərk yad cisimlərə qarşı qorunma və su sıçramasına qarşı müdafiəni göstərir. Bu, tamamilə toz keçirməyən və ya suya davamlı bir örtük deyil.

150 kVA tikinti sahəsi üçün uyğundurmu?

Bu, faktiki yükdən asılıdır. Hesablama normal iş cərəyanını, eləcə də mühərrikin başlanğıc cərəyanını, qaynaq yüklərini, eyni vaxtda işləməyi və digər müvəqqəti pik yükləri əhatə etməlidir. Transformatorun gücü tək qoşulmuş maşınların sayından deyil, layihənin yükləmə cədvəlindən təsdiq edilməlidir.

Transformator başqa spesifikasiyalara uyğun hazırlana bilərmi?

Bəli. Giriş və çıxış gərginliyi, tezlik, əlaqə konfiqurasiyası, qapaq, soyutma və mühafizə tələbləri layihəyə uyğun olaraq müəyyən edilə bilər. İstehsaldan əvvəl tam elektrik spesifikasiyası təsdiqlənməlidir.
