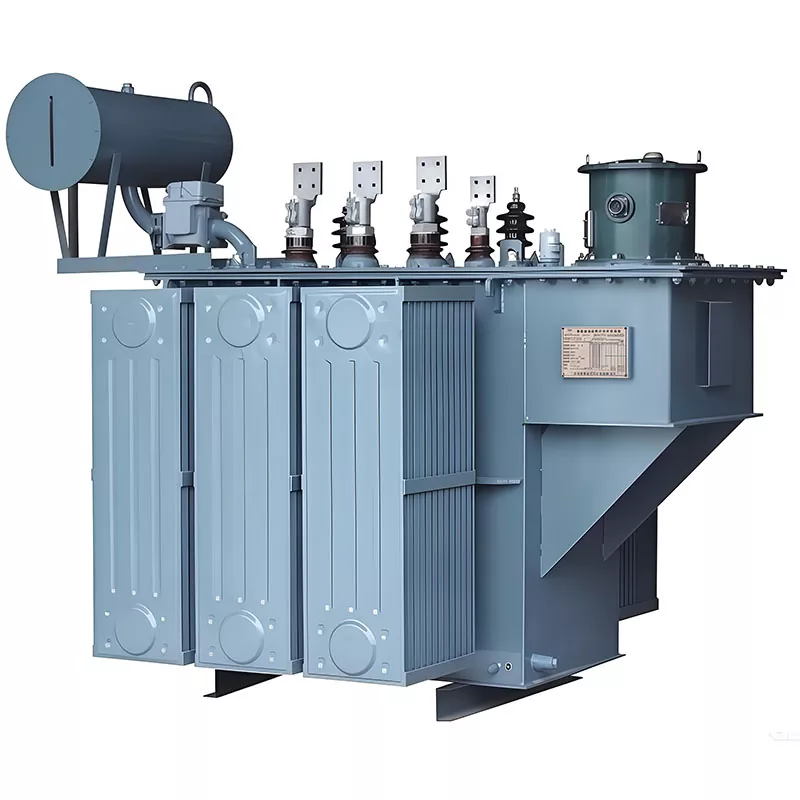

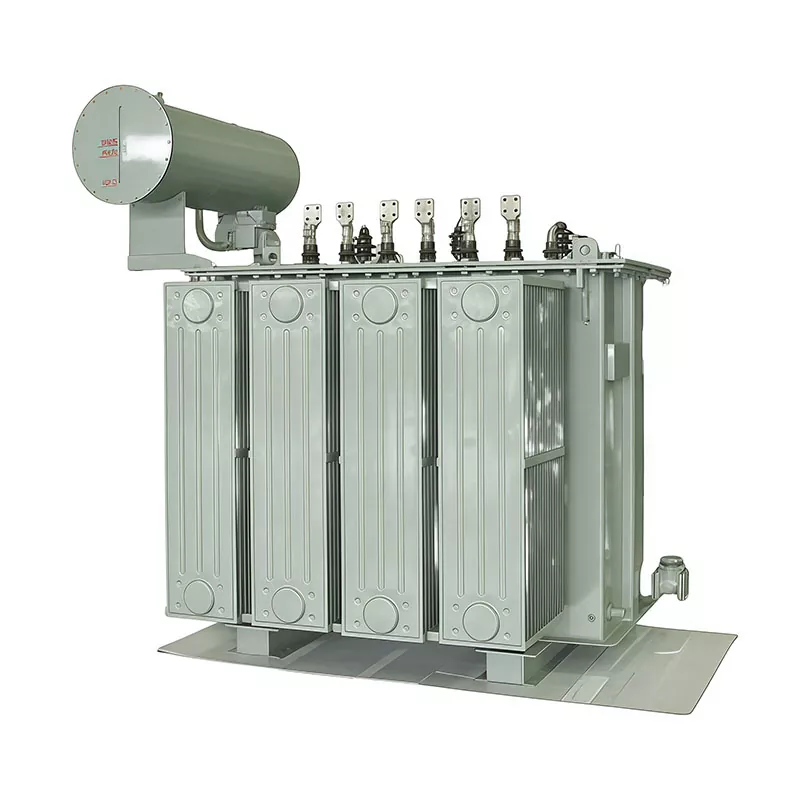

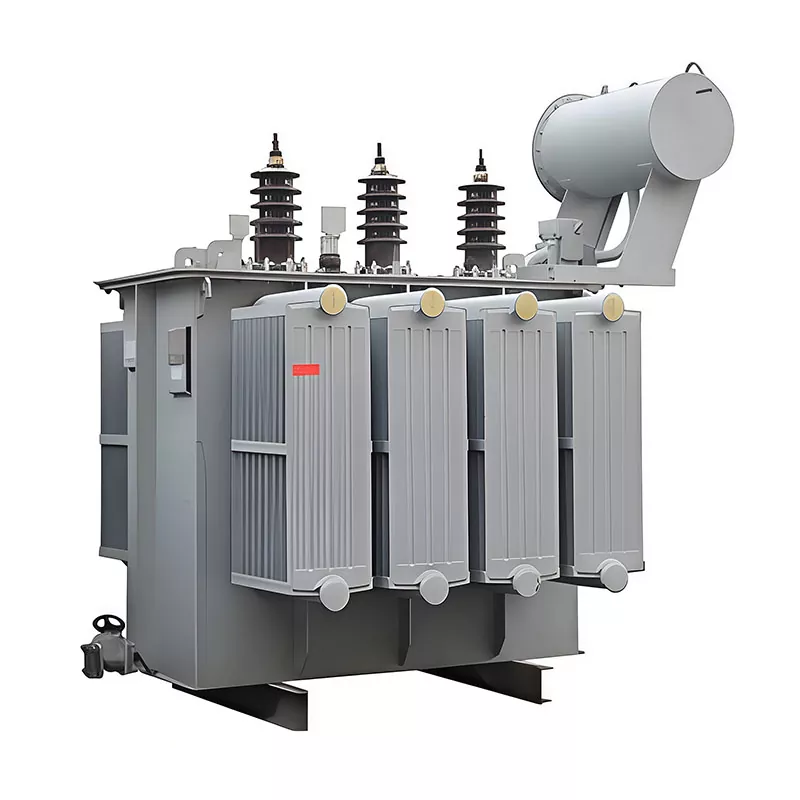

2500kVA 35kV Yağlı Paylayıcı Transformator

2500kVA 35kV Yağlı Paylayıcı Transformator 2500kVA nominal gücü və 35kV yüksək gərginlikli yan reytinqi olan yağlı paylayıcı transformatordur.

Həm elektrik izolyasiyasını, həm də istilik yayılmasını eyni vaxtda təmin etmək üçün izolyasiya yağından istifadə edərək, yüksək gərginlikli elektrik enerjisini etibarlı şəkildə orta və aşağı gərginlikli enerjiyə çevirir və enerji sistemlərinin paylama seqmentlərində geniş istifadə olunur.

Əsas Xüsusiyyətlər:

Növ: Yağa batırılmış paylayıcı transformator

Gücü: 2500kVA (Orta-böyük paylama gücü)

Gərginlik dərəcəsi: 35kV yüksək gərginlikli giriş

Funksiyalar: Gərginliyin transformasiyası + Güc Paylanması + Stabil Enerji Təchizatı

Soyutma üsulu: İstiliyin yayılması üçün transformator yağının dövriyyəsinə əsaslanır (adətən ONAN)

Tətbiq ssenariləri: Elektrik şəbəkələrinin paylanması, sənaye parkları, yarımstansiyalar, enerji layihələri və s.

Əsas Avadanlığın Seçilməsi Tələbləri

Cənub-Şərqi Asiya, Yaxın Şərq, Afrika və Latın Amerikasında sənaye parkları, şəbəkənin təkmilləşdirilməsi layihələri, kommersiya inkişafları və bərpa olunan enerji inteqrasiyası hesabına 35kV/0.4kV-luq aşağı salınan transformatorlara tələb artmaqda davam edir.

Əksər alıcılar üçün seçim meyarları ardıcıldır:

● Yüksək enerji səmərəliliyi və aşağı əməliyyat itkiləri

● Davamlı iş şəraitində uzun xidmət müddəti

● Beynəlxalq standartlara və sertifikatlara uyğunluq

● Minimum texniki xidmət tələbləri ilə sabit xarici performans

GUANGBIAN S13 Series (2500kVA-a qədər) bu tələblərə cavab vermək üçün nəzərdə tutulmuşdur. O, 35kV-lik tətbiqlər üçün etibarlı performans təmin edən mis sarma strukturunu və ONAN soyutma sistemini qəbul edir. IEC60076 uyğunluğu və standart Dyn11 vektor qrupu konfiqurasiyası ilə müxtəlif bazarlarda EPC podratçılar və sistem inteqratorları tərəfindən geniş istifadə olunur və adətən 35kV/0.4kV transformator seçim siyahılarına daxil edilir.

Texniki Parametrlər

S13 Seriyası 2500kVA Transformator — Tam Texniki Məlumat Cədvəli:

Aşağıdakı əsas spesifikasiyalar birbaşa ümumi satınalma tələblərinə uyğundur və biz həmçinin tələb əsasında layihəyə uyğun fərdiləşdirmə variantlarını təklif edirik.

Əsas üstünlüklər və texniki məqamlar

Əsas Üstünlüklər

Aşağı Enerji İtkiləri

Ənənəvi S9 və S11 transformatorları ilə müqayisədə, S13 seriyası yüksüz itkiləri 30%-ə qədər, yük itkisini isə təxminən 15%-ə qədər azaldır və davamlı iş tətbiqlərində əməliyyat xərclərini azaltmağa kömək edir.

Uzunmüddətli layihələr üçün sərfəli

24/7 sənaye və kommunal əməliyyatlar üçün enerjiyə qənaət həyat dövrü xərclərini əhəmiyyətli dərəcədə azalda bilər və zamanla investisiyanın qaytarılmasını yaxşılaşdıra bilər.

100% Oksigensiz Mis Sargılar

Həm HV, həm də LV sarımları daha yaxşı keçiricilik, təkmilləşdirilmiş istilik sabitliyi və daha güclü qısaqapanma müqaviməti üçün yüksək təmizlikli misdən istifadə edir.

Davamlı tam yüklə işləmək üçün nəzərdə tutulmuşdur

Tələb olunan xarici mühitlər üçün uyğun olan transformator davamlı ağır yük şəraitində sabit performans saxlayır.

Uzun xidmət müddəti

30 il və ya daha çox etibarlı istismarı dəstəkləmək üçün davamlı izolyasiya materialları və möhkəm struktur dizaynı ilə tikilmişdir.

Sənaye və Kommunal Transformator Təchizatları üçün idealdır

Sənaye müəssisələrində, kommunal paylama sistemlərində, günəş enerjisi layihələrində və infrastruktur elektrik şəbəkələrində geniş istifadə olunur.

Az texniki xidmət tələb edən əməliyyat üçün etibarlı ONAN soyutma

ONAN (Oil Natural Air Natural) soyutma dizaynı köməkçi ventilyatorlar və ya nasoslar olmadan işləyir, mexaniki nasazlıqları və texniki xidmət tələblərini azaldır. Möhürlənmiş çən strukturu transformator yağını xarici havadan qoruyur, yağın yavaş yaşlanmasına kömək edir və zamanla sabit performansı qoruyur. Real həyat tətbiqlərində bir çox qurğular minimum texniki xidmətlə illərlə işləyə bilər ki, bu da onları uzaq yarımstansiyalar, sənaye enerji sistemləri və kommunal paylama layihələri üçün yaxşı uyğunlaşdırır.

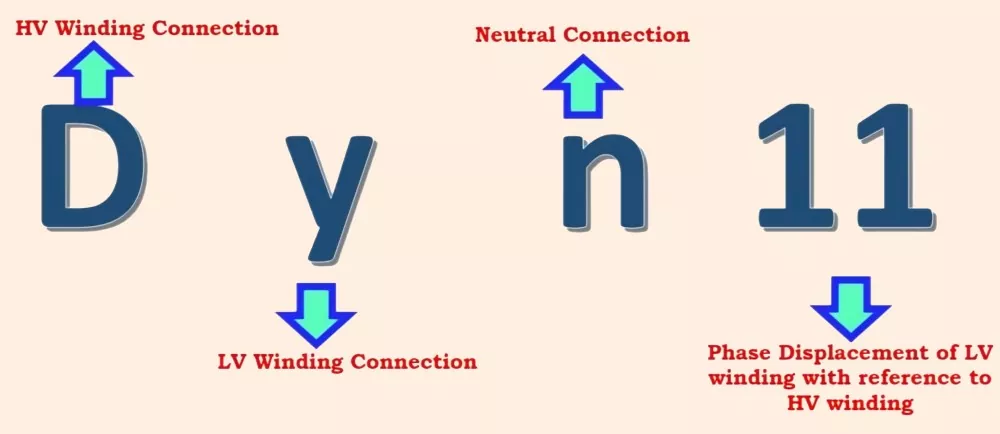

Dyn11 Vektor Qrupu - Niyə Sahədə Həqiqətən kömək edir

Dyn11 konfiqurasiyası 3-cü harmonik cərəyanları boğur və neytral nöqtə sürüşməsini azaldır - bu, ticarət və sənaye sahələrində balanssız yüklərdə qeyri-sabitlik kimi özünü göstərən bir növdür. O, həmçinin birfazalı yükləməni daha yaxşı idarə edir, bu da qarışıq yük şəraiti ilə məşğul olduğunuz zaman real fərq yaradır. Qoruyucu rele koordinasiyası bu vektor qrupu ilə daha təmiz olur və ümumi enerji sisteminin qurulmasına təhlükəsizlik qatını əlavə edir.

Açıq havada - sıfırdan hazırdır

Tank və örtük yüksək temperatura, rütubətə, duzlu havaya və toza dözmək üçün tikilib, çətin şəraitdə sabit işləməyi təmin edir. İnteqrasiya edilmiş ildırımdan mühafizə əməliyyat təhlükəsizliyini daha da artırır.

Xarici yarımstansiyalar, pilotsuz keçid otaqları və uzaq qurğular üçün uyğun olan GUANGBIAN S13-M 2500kVA 35kV Yağlı Paylayıcı Transformator heç bir əlavə qapaq və ya ekranlama tələb etmir, bu da onu açıq havada enerji paylama layihələri üçün praktik seçim edir.

Çində yerləşən transformator fabriki və qurulmuş transformator istehsalı kimi GUANGBIAN Cənub-Şərqi Asiya, Yaxın Şərq, Afrika və Latın Amerikası üzrə vahidləri təmin edir - IEC60076 uyğunluğu və layihəyə xas tələblər üçün fərdiləşdirmə variantları ilə. Məlumat cədvəlləri və ya texniki müzakirələr üçün əlaqə saxlayın.

Fabrikamız

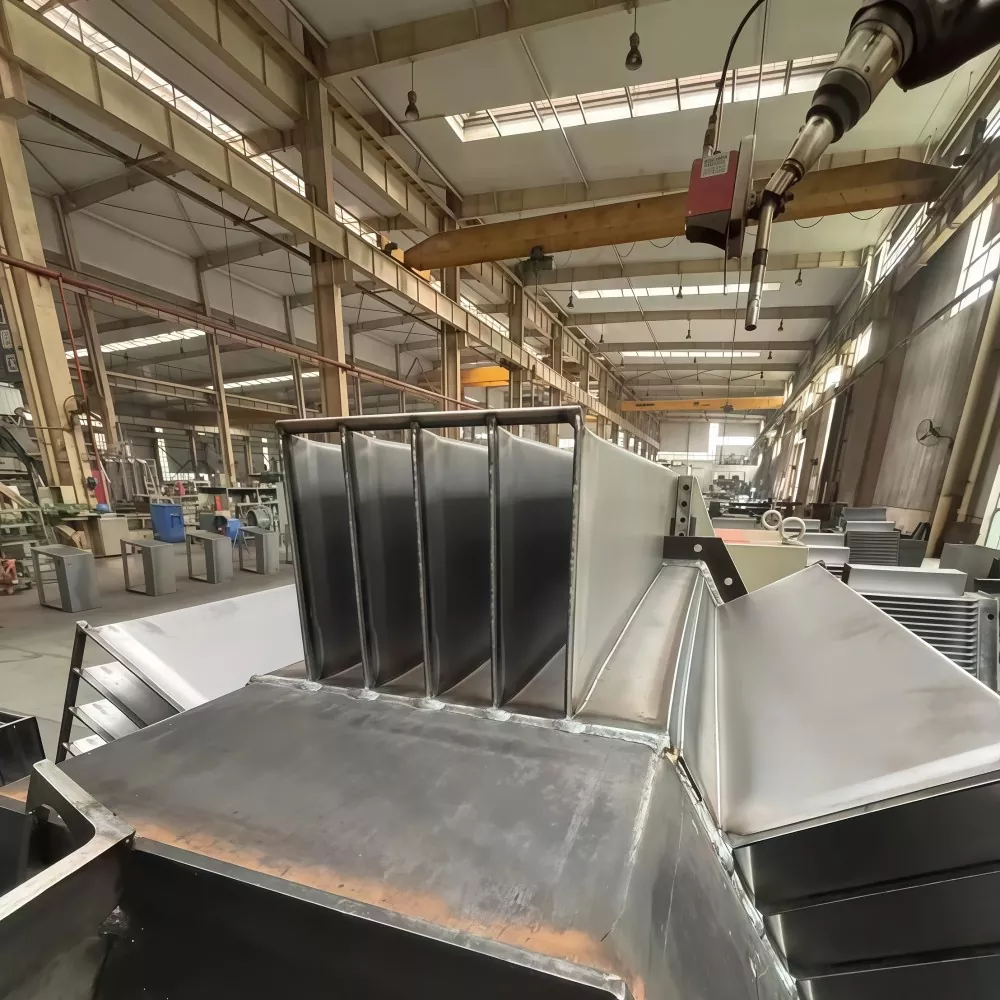

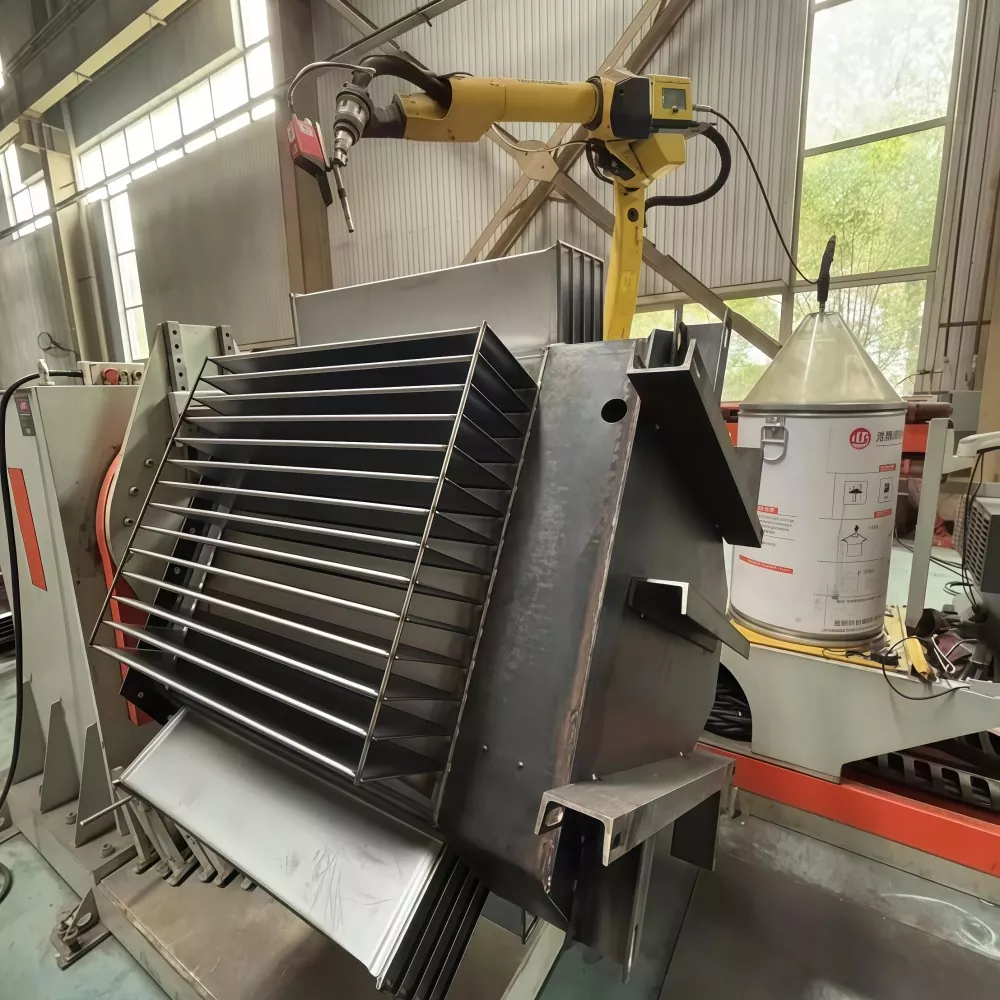

Sac metal emalatxanası

Folqa sarma emalatxanası

Sarma emalatxanası

Dolama soba emalatxanası

Transformatorların yığılması emalatxanası

Transformatorların istismara verilməsi emalatxanası

Tez-tez verilən suallar

1. 2500kVA 35kV yağlı paylayıcı transformator nə üçün istifadə olunur?

O, sənaye müəssisələri, kommunal yarımstansiyalar, bərpa olunan enerji sistemləri və iri infrastruktur layihələri üçün paylama gərginliklərini aşağı salmaq üçün 35 kV-luq orta yüksək gərginlikli enerjini azaltmaq üçün istifadə olunur.

2. 2500kVA nə deməkdir?

2500kVA transformatorun nominal gücünə aiddir və onun sənaye və kommunal səviyyəli enerji paylanması üçün uyğun olan böyük miqyaslı elektrik yüklərini idarə edə biləcəyini göstərir.

3. Bu tip transformatorda nə üçün yağdan istifadə olunur?

İzolyasiya yağı həm elektrik izolyasiyasını, həm də istilik yayılmasını təmin edərək, soyutma performansını yaxşılaşdırmağa və xidmət müddətini uzatmağa kömək edir.

4. 35kV reytinqin üstünlükləri hansılardır?

35 kV orta-yüksək gərginlikli şəbəkələrdə ümumi paylayıcı gərginlik səviyyəsidir və azaldılmış enerji itkisi ilə səmərəli uzun məsafəli ötürmə təklif edir.

5. Hansı soyutma üsulu adətən istifadə olunur?

Əksər qurğular təbii yağ sirkulyasiyasına və köməkçi avadanlıq olmadan havanın soyudulmasına əsaslanan ONAN (Oil Natural Air Natural) soyutma sistemindən istifadə edir.

6. Bu transformator adətən harada quraşdırılır?

O, açıq yarımstansiyalarda, sənaye parklarında, mədən əməliyyatlarında, günəş və külək elektrik stansiyalarında və şəbəkənin genişləndirilməsi layihələrində geniş istifadə olunur.

7. Xidmət müddəti nə qədərdir?

Düzgün dizayn və texniki qulluq ilə yağlı paylayıcı transformatorlar adətən 25-30 il və ya daha çox işləyir.

8. Əsas texniki xidmət tələbləri hansılardır?

Müntəzəm yağ yoxlaması, temperaturun monitorinqi və dövri elektrik sınaqları sabit uzunmüddətli istismarı təmin etmək üçün əsas texniki xidmət vəzifələridir.
