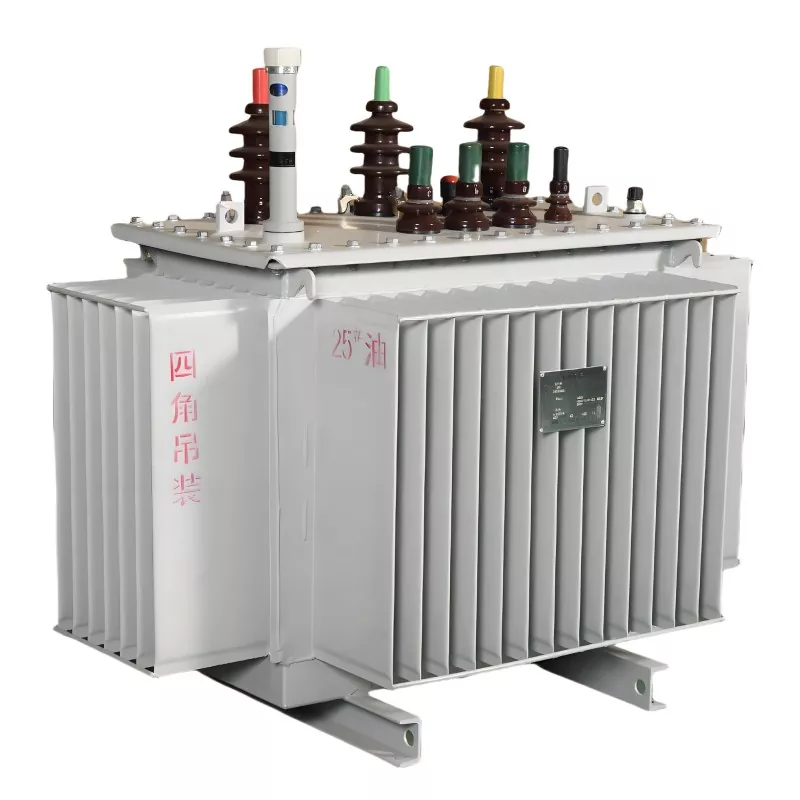

Paralel Əməliyyat Transformatoru

Paralel Əməliyyat Transformatoru iki və ya daha çox transformatorun eyni elektrik avtobusuna qoşulduğu və xüsusi elektrik şərtlərinə cavab verdikdən sonra eyni vaxtda ümumi yükü təmin etdiyi iş rejiminə aiddir.

Əsas məqsədlər bunlardır:

Enerji təchizatı gücünü artırın

Sistemin etibarlılığını artırın

Əməliyyat çevikliyini artırın

Tək bir transformatorda həddindən artıq yüklənmə riskini azaldın

Bu konfiqurasiya yarımstansiyalarda, sənaye enerji sistemlərində, məlumat mərkəzlərində və iri miqyaslı istehsal obyektlərində geniş istifadə olunur.

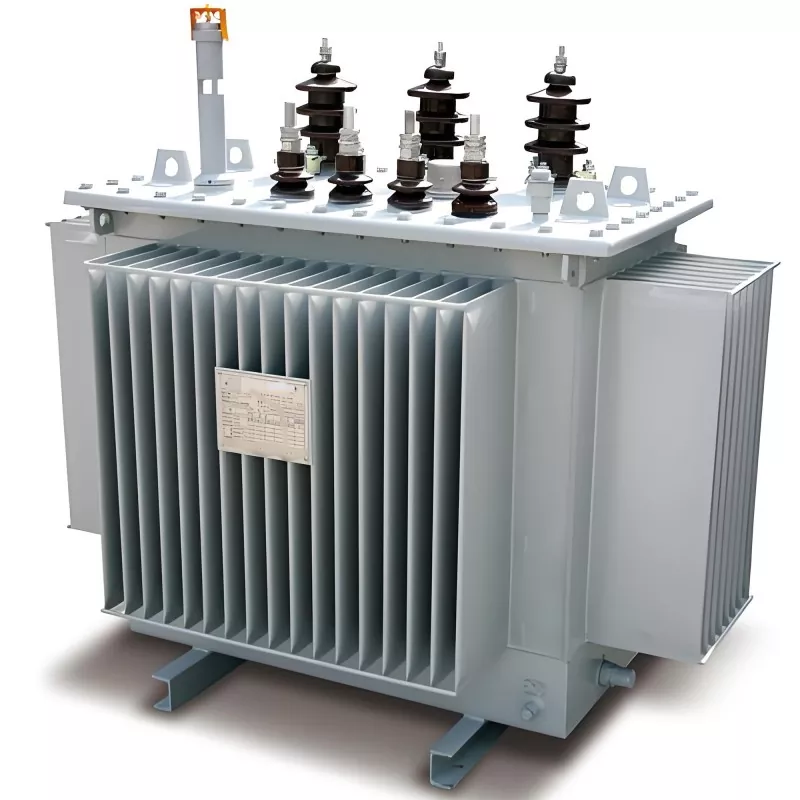

Üstünlüklər

(1) Təkmilləşdirilmiş Güc Etibarlılığı

Bir transformator uğursuz olarsa, digərləri enerji verməyə davam edə bilər.

(2) Çevik Tutum Genişlənməsi

Yük tələbi artdıqca əlavə transformatorlar əlavə edilə bilər.

(3) Yüksək Əməliyyat Səmərəliliyi

Transformatorlar yük şəraitinə uyğun olaraq yandırıla/sönə bilər, yüksüz itkiləri azaldır.

(4) Daha Asan Baxım

Ayrı-ayrı transformatorlara sistem tam bağlanmadan xidmət göstərilə bilər.

(5) Xərclərin optimallaşdırılması

Tək böyük tutumlu transformator investisiyasına ehtiyacın qarşısını alır.

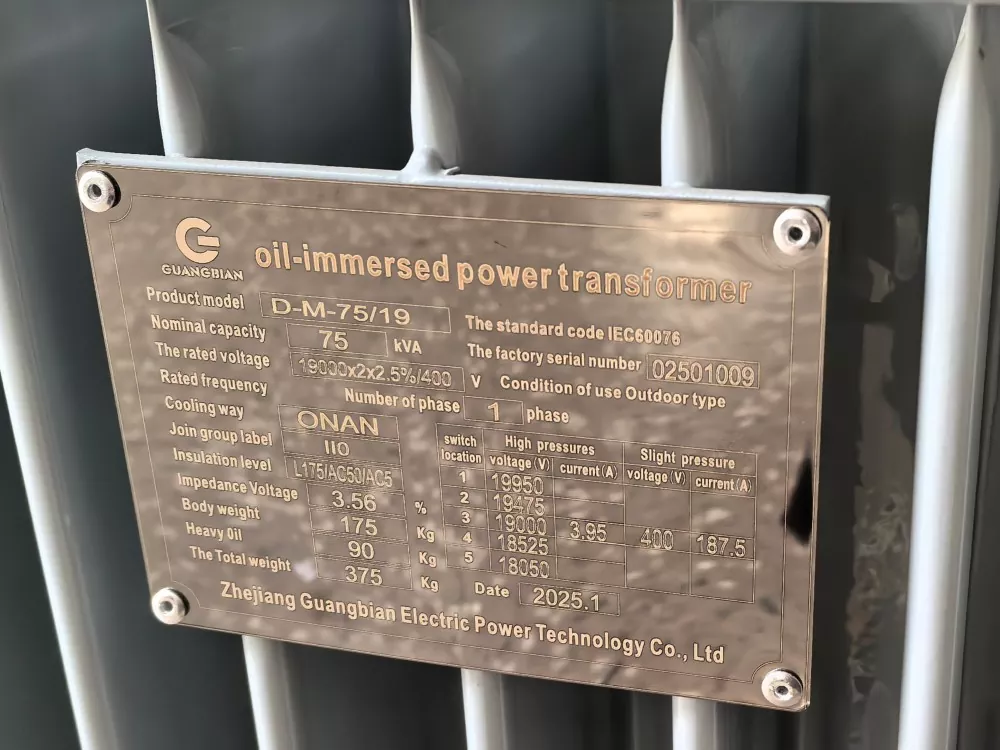

Vektor Qrup Uyğunluğu

Paralel transformatorun işləməsi üçün ən kritik qayda? Vektor qruplarınızı uyğunlaşdırın.

Vektor qrupları, məsələn, Dyn11, Yyn0, hərf və rəqəmlərdən istifadə edərək dolama əlaqələrini təsvir edir. Birinci məktub: yüksək gərginlikli sarğı qurğusu. İkinci məktub: aşağı gərginlikli tərəf. Nömrə 30 dərəcə addımlarla faza yerdəyişməsini göstərir.

Niyə Önəmlidir?

Müxtəlif vektor qrupları olan iki transformatoru paralel qoyun və onların ikincil gərginlikləri düzgün uyğunlaşmayacaq. Hətta 30 dərəcə faza ofseti bölmələr arasında dövriyyə cərəyanları yaradır. Bu cərəyanlar sarımlardan keçir, lakin aparır sıfır faydalı yük. Nəticə: həddindən artıq istiləşmə, boş enerji.

Biz bu problemi Çindəki GUANGBIAN fabrikimizdə mütəmadi olaraq müşahidə edirik. Müştərilər hər hansı iki transformatoru qəbul edirlər birlikdə qaça bilər - doğru deyil. Transformator sinxronizasiyası buradan başlayır. Bu yoxlamadan keçin və  transformatorların paralel qoşulma həll etdiyindən daha çox problem yaradır.

Misal: Dyn11 qurğusu Yyn0 transformatoru ilə paralel işləməyəcək. Faza fərqi ciddi dövriyyəyə səbəb olur cərəyanlar - onun ətrafında heç bir yol yoxdur.

Praktik Məsləhət

Paralel Əməliyyat Transformatoru üçün ikinci transformator almazdan əvvəl, mövcud vahidinizin vektor qrupunu yoxlayın. Satınalma xüsusiyyətlərinə yazın. Yeni avadanlıq seçərkən, uyğun vektor qrupunu açıq şəkildə göstərin. Uyğunluq isteğe bağlı deyil.

GUANGBIAN fabrikimizdə biz Çindəki müştərilərin bunu yoxlamadan transformatorlar sifariş etdiyini gördük. təfərrüat. Sonra onlar zəng edərək transformatorun yük paylaşımının niyə uğursuz olduğunu maraqlandırırlar. Əsasları atlamayın.

Empedans Uyğunluğu

Transformatorlar yükün düzgün paylanması üçün oxşar empedans dəyərlərinə ehtiyac duyurlar - adətən bir-birinin 10% daxilində. Faizlə göstərilən empedans, tam yükdə gərginliyin düşməsini müəyyən edir.

Bir vahid əhəmiyyətli dərəcədə yüksək empedansa malikdirsə, o, daha az yük daşıyır. Digəri daha çox işləyir, daha isti işləyir, daha tez köhnəlir. Bizim kimi transformator istehsalçıları məsləhət verərkən həmişə empedans uyğunluğunu yoxlayırlar  birdən çox transformator əməliyyat quraşdırmalarında.

Empedans Yük Paylaşımına Necə Təsir edir?

Müxtəlif empedans dəyərlərinə malik iki transformator götürün:

Transformator	Empedans	Yük Paylaşma Nəticəsi
Bölmə A	6%	Öz payından çox alır
B vahidi	8%	Tutumdan aşağı işləyir

Daha aşağı empedanslı transformator təbii olaraq daha çox cərəyan çəkir. Əsas fizikadır. Nəticə? Bir vahid işləyir əlavə iş, digəri çətinliklə kömək edir - heç bir vəziyyət uzunmüddətli yaxşı işləmir.

Qarşılaşmanın düzgün aparılması

Mümkün olduqda, Paralel Əməliyyat Transformatoru üçün nəzərdə tutulmuş eyni istehsalçıdan transformatorlar alın. Eyni istehsal partiyasından olan bölmələr adətən daha sıx empedans toleranslarına malikdir. Fərqli istehsalçılar? Müəyyən edin alış sənədlərinizdə empedans dəyərlərinə aydın şəkildə uyğun gəlir.

Yük Paylaşma Əsasları

Uyğun transformatorlar yükü reytinqlərinə mütənasib olaraq paylayır. 1000kVA-lıq bir qurğu 500kVA-ya birləşdirilməlidir yükü təqribən 2:1-ə bölün — spesifikasiyalar uyğunlaşdıqda transformatorun yük paylaşımı belə işləyir.

Çoxsaylı transformator əməliyyat sistemləri quran müştərilər üçün bizim GUANGBIAN Çində fabrik bu yoxlamaları standart təcrübə kimi həyata keçirir. Quraşdırılmadan əvvəl spesifikasiyaların yoxlanması dəqiqə. Tarazlaşa bilməyən paralel transformator bankını düzəldin? Bu çox daha uzun çəkir.

Yükün Paylaşılmasına Təsir Edən Faktorlar

Empedans Dəyərləri: Daha aşağı empedanslı bölmələr təbii olaraq daha çox elektrik yükünü götürür. Bu, transformatorun necə işləməsi üçün əsasdır yük paylaşma işləri.
Tap dəyişdirici mövqeyi: Müxtəlif kran parametrləri gərginlik nisbətini dəyişir, bu da öz növbəsində cərəyanın vahidlər arasında necə bölünməsinə təsir edir.
Bağlantı keyfiyyəti: Zəif kontaktlar - boş və ya müqavimətli - cərəyan paylanmasını pozur və paralel quraşdırmanı balansdan çıxarır.
Temperatur effektləri: İşləmə temperaturu empedansı bir qədər dəyişir. Buna görə də ardıcıl monitorinq öz bəhrəsini verir.

Yükün Paylanmasının Monitorinqi

Hər bir transformatorun tam olaraq nə qədər yük daşıdığını görmək üçün cərəyan sensorlarını hər bir transformatorun ikinci tərəfinə qoyun. yoxlayın mütəmadi olaraq oxunur - hər iki vahid öz nominal hədləri daxilində qalmalıdır. Nəyə diqqət etmək lazımdır: əgər bir vahid dırmaşırsa keçmiş 85% tutum, digəri isə 60% altında qalır, bir şey söndürülür və araşdırmağa dəyər. Bir çox bitki konfiqurasiya edir bu eşiklərdə həyəcan siqnalları. GUANGBIAN-da müştərilərə paralel yerləşdirərkən bu yanaşmadan istifadə etməyi tövsiyə edirik transformator konfiqurasiyaları - pozuntuları qabaqcadan aşkar etmək, daha sonra problemləri təqib etməkdir.

Mühafizə sisteminin koordinasiyası

Transformatorların paralel işləməsi o deməkdir ki, sizin mühafizə sxeminiz iki səviyyədə işləməlidir: fərdi qurğunun nasazlıqları və daha geniş sistem problemləri. Bunu əldə edən istehsalçının seçilməsi düşündüyünüzdən daha vacibdir. Bizim mühəndis komandamız GUANGBIAN-da transformator banklarını etibarlı saxlayan mühafizə qurğuları yaratmaq üçün birbaşa müştərilərlə işləyir - istər təzə quraşdırma olsun, istərsə də köhnə avadanlıqların yenidən qurulması.

Əsas Qoruma Cihazları

Diferensial Mühafizə: Transformator sarımlarında və ya nüvəsində yaranan daxili nasazlıqları tutur.

Həddindən artıq cərəyandan qorunma: aşağı axındakı qısa qapanmalara və çox uzun müddət çox yüksək yüklərə qarşı ilk xəttiniz.

Torpaqdakı nasazlığın qorunması: Cərəyan nəzərdə tutulan marşrutu tərk edib yerə getdiyi anda bu qoruma aktivləşir.
Breaker Failly Protection: Əhəmiyyətli bir geriləmə - əsas qorunma zəngi qaçırarsa, bu ikincili təbəqə zəifliyi götürür və qüsuru təcrid edir.

Koordinasiya Problemləri

Paralel transformatorların işləməsi o deməkdir ki, tək bir nasazlıq bütün quraşdırmanı ləğv etməməlidir. Qoruma məntiqi olmalıdır yaxşı birlik əsgərini işə buraxarkən pis aktyoru ayırın. Bu koordinasiya tələb edir: ən yaxın kəsici yuxarıdakı hər hansı bir şey qarışmazdan əvvəl problem hərəkətə keçməlidir.

Tənzimləmələr

Qoruma parametrləri əməliyyat zamanı normal dövriyyə cərəyanını nəzərə almalıdır. Onları çox həssas qoyun və narahat səfərlərlə qarşılaşacaqsınız. Onları çox yüksəyə qoyun və həqiqi nasazlıqlar qorunmanı işə salmadan keçə bilər. Düzgün tarazlığı saxlamaq təcrübə tələb edir - Çindəki GUANGBIAN fabrikindəki mühəndis komandamız üzərində işləyir hər gün müştərilərlə.

Ümumi məsələlər və həllər

Sirkulyasiya cərəyanı

Problem: Transformatorlar heç bir xarici yük qoşulmadıqda belə, onlar arasında cərəyan mübadiləsi aparırlar.
Həll yolu: Vektor qrupu konfiqurasiyalarının harmoniyaya uyğun olduğunu və empedans qiymətlərinin uyğun olduğunu yoxlayın. əsasında hesablayın transformatorlarınızın faktiki reytinqləri - nominal rəqəmin 5-10% -ni itələyən dövriyyə cərəyanı quraşdırmada nəsə düzgün deyil.

Yük balanssızlığı

Problem: Bir transformator müntəzəm olaraq lazım olduğundan daha çox yük götürür.
Həll yolu: Empedans cütləşməsinə, kran parametrlərinə və əlaqələrin nə qədər möhkəm olduğuna baxın. Serial reaktorları quraşdırmaq olar bölünməni bərabər tərəfə itələyin.

Təhlükəli Tripping

Problem: Gəzintilər gündəlik iş zamanı, xüsusən də yüklərin yerdəyişməsi zamanı baş verir.
Həll yolu: Mühafizə sxeminin düzgün koordinasiya üçün qurulub-qurulmadığını yenidən yoxlayın. Enerji verməyi unutmayın hücum - bu qısa sünbül 8-12x normal cərəyanı vura bilər.

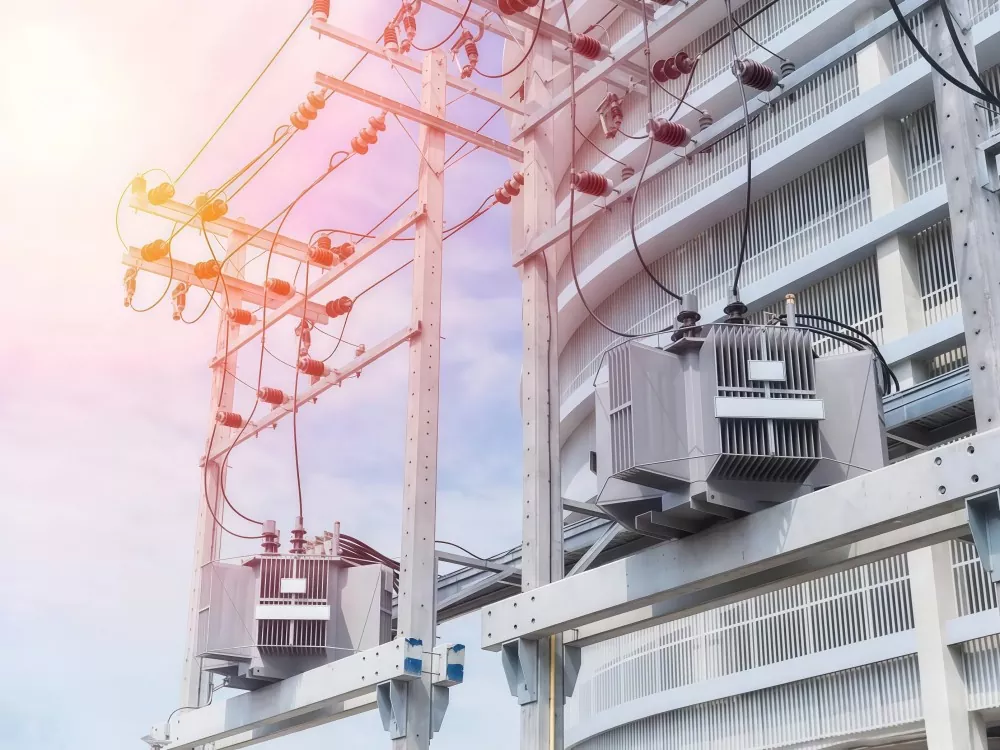

Quraşdırma üzrə Ən Yaxşı Təcrübələr

Sistemi birləşdirərkən bu addımlara əməl edin:
Bütün paralel xətlərdə kabel uzunluğu və xüsusiyyətləri uyğunlaşdırın
Hər bir əlaqəni spesifikasiyaya çevirin - təxmin etməyin
Güc tətbiq etməzdən əvvəl vektor qrupu konfiqurasiyasını yoxlayın
Tam təhvil verməzdən əvvəl monitorinq edilən yük bölgüsü testini həyata keçirin
Sonradan istinad üçün parametrlərin və test məlumatlarının yazılı qeydini saxlayın

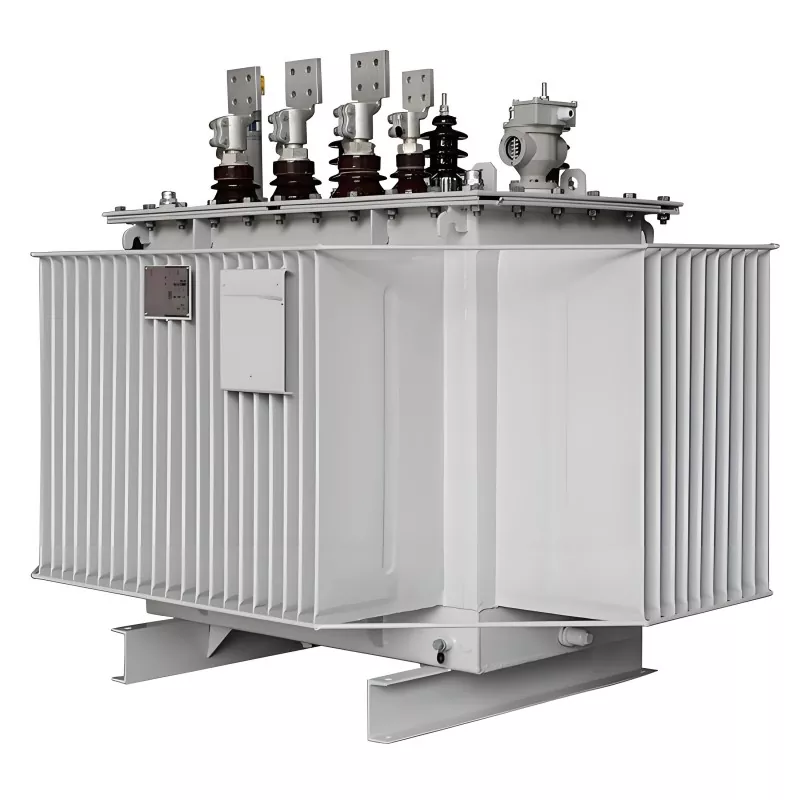

Fabrikamız

Tez-tez verilən suallar

S1: Paralel transformatorların eyni model olması lazımdırmı?

Mütləq deyil, lakin onlar gərginlik nisbəti, empedans və vektor qrupuna uyğun olmalıdırlar.

2-ci sual: Müxtəlif tutumlu transformatorlar paralel işləyə bilərmi?

Bəli, lakin balanslaşdırılmış yük bölgüsünü təmin etmək üçün tutum nisbəti ümumiyyətlə 3:1-dən çox olmamalıdır.

3-cü sual: Paralel əməliyyat itkiləri artırırmı?

Yüngül yük şəraitində yüksüz itkiləri artıra bilər, lakin çevik əməliyyat sayəsində ümumi səmərəlilik yaxşılaşır.

4-cü sual: Paralel əməliyyatda ən çox rast gəlinən problem nədir?

Sirkulyasiya cərəyanları, yükün qeyri-bərabər paylanması və faza uyğunsuzluğu.

Paralel Əməliyyat Transformatoru potensialın genişləndirilməsi strategiyası kimi yaxşı işləyir - texniki tələblərə layiq olduqları diqqət yetirildikdə. Vektor qruplarının uyğunlaşdırılması, empedans dəyərlərinin uyğunlaşdırılması, planlaşdırılmış yük paylanması və mühafizə sxemlərinin əlaqələndirilməsi - bu parçalar birlikdə möhkəm quraşdırma yaradır. Bu tələbləri başa düşən mühəndislər uzun illər etibarlı xidmət üçün paralel transformator banklarını inamla təyin edə, quraşdıra və işlədə bilərlər. Çin istehsal obyektimizdən praktiki nou-hauya malik istehsalçı olan GUANGBIAN, məsafəni qət edən sistemlər qurmaq üçün nə lazım olduğunu anlayan tərəfdaş kimi hazırdır.
