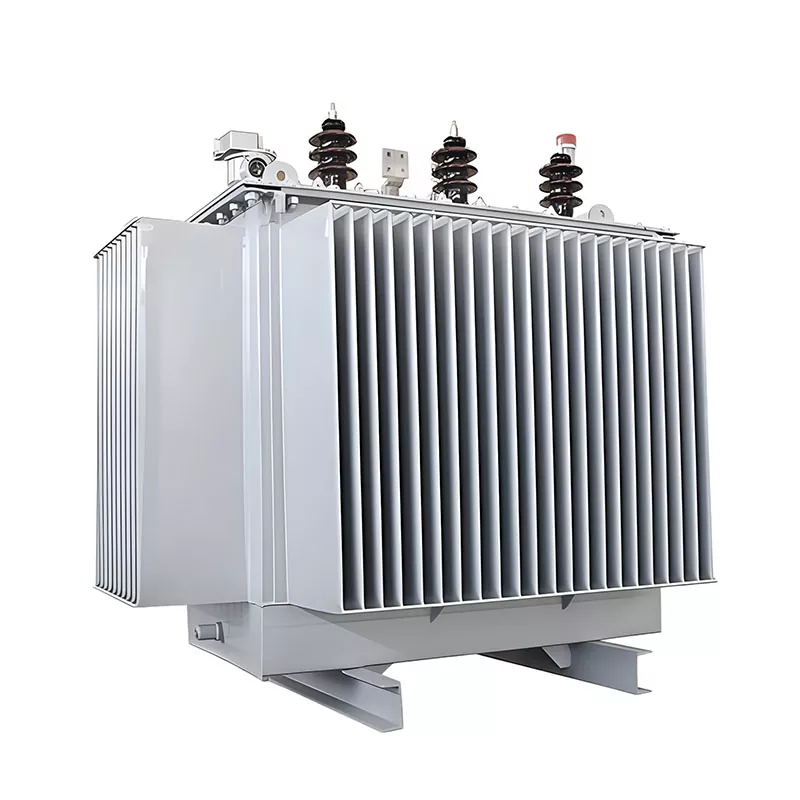

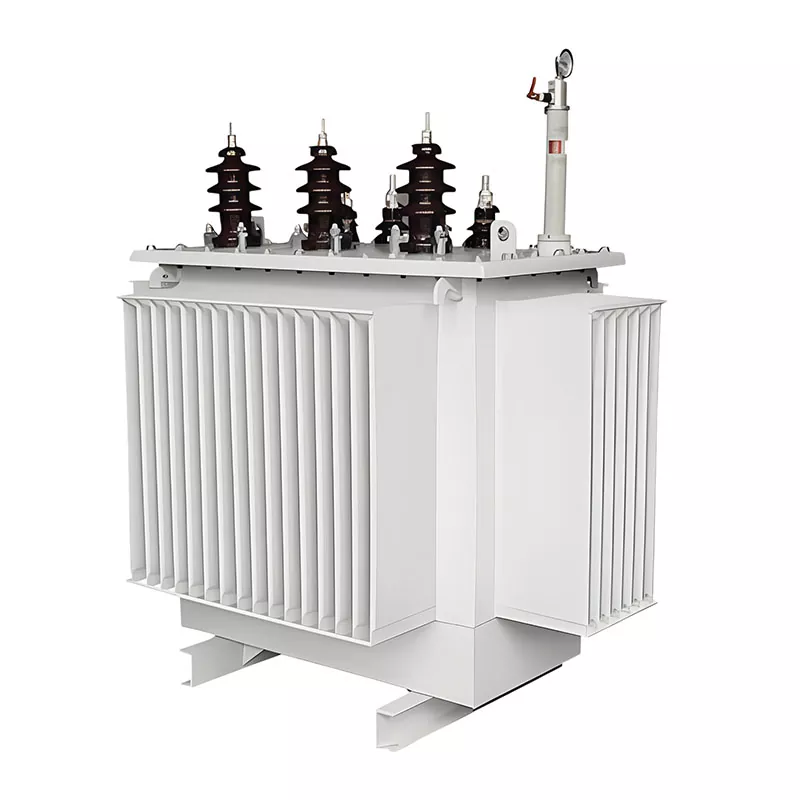

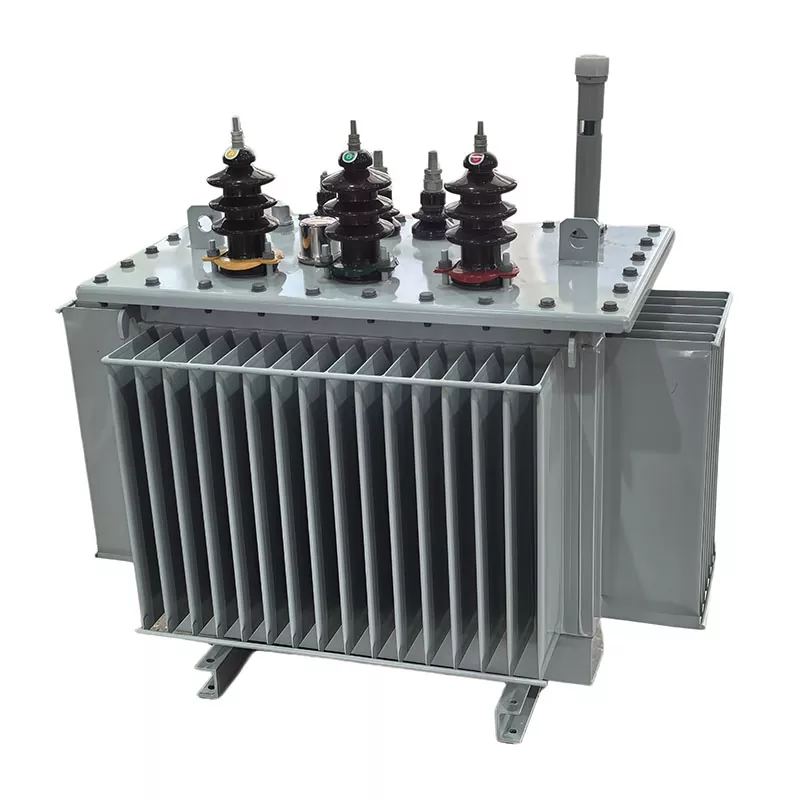

Yağa batırılmış transformatorun dəyişdirilməsi

Dəyişdirilən Yağlı Transformator, adətən köhnə avadanlıq, nasazlıq, tutum məhdudiyyətləri və ya səmərəliliyin yüksəldilməsi tələblərinə görə işləyən enerji paylama sistemində mövcud transformatoru əvəz etmək üçün xüsusi olaraq hazırlanmış yağla doldurulmuş güc transformatorunun növüdür.

Yeni qurğularda istifadə edilən transformatorlardan fərqli olaraq, əvəzedici transformator sistem uyğunluğuna, fiziki bir-birini əvəz etməyə və mövcud elektrik infrastrukturu ilə qüsursuz inteqrasiyaya güclü diqqət yetirməklə hazırlanmışdır.

Mühəndislik tərifi

Elektrik mühəndisliyi nöqteyi-nəzərindən, yağa batırılmış dəyişdirici transformator aşağıdakı kimi müəyyən edilə bilər:

Mövcud şəbəkə şərtlərinə (məsələn, gərginlik səviyyəsi, vektor qrupu, quraşdırma ölçüləri və yük profili) uyğun olaraq dizayn edilmiş və ya optimallaşdırılmış güc transformatoru orijinal sistemə əsaslı dəyişiklik etmədən istismarda olan yağlı transformatoru birbaşa əvəz edə bilər.

Əsas Texniki Xüsusiyyətlər

Tipik dəyişdirmə yağlı transformator aşağıdakı texniki tələblərlə müəyyən edilir:

Gərginlik Uyğunluğu:6kV/0.4kV, 10kV/0.4kV və s. kimi mövcud sistem səviyyələrinə uyğun gəlir.

Quraşdırmanın dəyişdirilməsi:Mövcud bünövrələrə, kabel giriş nöqtələrinə və yarımstansiya planına uyğunlaşdırmaq üçün nəzərdə tutulmuşdur

Vektor Qrup Uyğunluğu:Ümumiyyətlə Dyn11 və ya orijinal transformator konfiqurasiyası ilə eynidir

Qısaqapanma Empedansının Koordinasiyası:Sistemin sabitliyini təmin etmək üçün adətən 5%-8% diapazonu daxilində dizayn edilir

Performans Optimizasiyası:Dəyişdirilmiş vahidlə müqayisədə səmərəliliyi artıra, itkiləri azalda və ya istilik performansını artıra bilər

Əvvəlcə düzgün ölçüsü müəyyənləşdirin

Budur bir nümunə: cari yükünüz 800kVA-dır və siz 400kVA yeni tələbat əlavə edirsiniz. Bəzi artım marjasında faktor və 1250-1600kVA məna kəsb edir. Yalnız bugünkü rəqəmlərə baxmayın - bir az boşluq buraxmaq həmişə etibarlı bir bahisdir.

Transformator tutumunun hesablanması zamanı bu parametrləri nəzərə alın: gərginlik səviyyəsi mövcud sisteminizə uyğun olmalıdır (məsələn, 10kV/0,4kV), vektor qrupu Dyn11 əksər kommersiya tətbiqləri üçün işləyir və 5-8% empedans standartdır. Əmin deyilsinizsə, GUANGBIAN-ın Çin fabrik komandası quraşdırmanızı nəzərdən keçirə və istehsaldan əvvəl xüsusiyyətləri təsdiqləyə bilər.

Mübadilədən əvvəl nə hazırlamaq lazımdır?

Yoxlamaq üçün üç şey:

1.Elektrik qiymətləndirməsi - Şinləriniz və kabelləriniz daha yüksək cərəyanı idarə edə bilərmi? Qoruma sxeminə düzəlişlər lazımdırmı?

2. Struktur yoxlanışı — Bünövrənin ölçüsü, qurğunun içəriyə köçürülməsi üçün giriş yolu, ventilyasiya şəraiti.

3.Utility koordinasiyası — Tutumun təkmilləşdirilməsi daxil olan təchizatınıza dəyişikliklər tələb edə bilər. Elektrik kəsilməsi icazəsini erkən sıralayın.

Transformatorun dəyişdirilməsi layihəsini planlaşdırırsınızsa, Çin fabrikimizdən GUANGBIAN-ın texniki komandası bu elementləri nəzərdən keçirməyə kömək edə bilər. Biz istehsalat obyektimizdə oxşar hallarla məşğul olmuşuq və hansı detalların tez-tez nəzərdən qaçırıldığını bilirik.

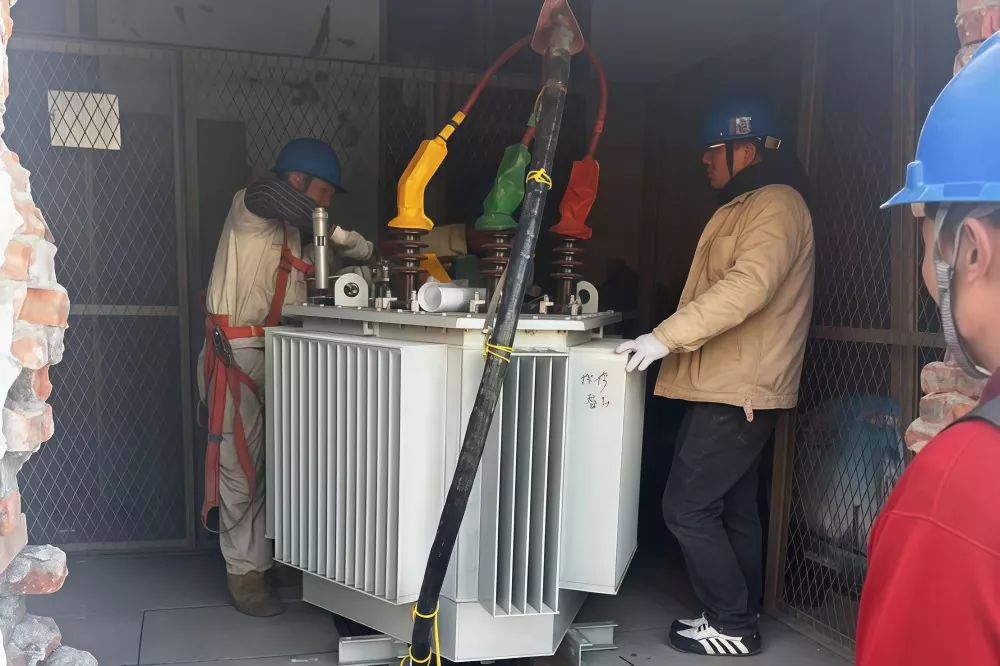

Quraşdırma və istismara vermə

Söndürün → Bağlantını kəsin → Köhnə qurğunu çıxarın → Yeni transformatoru yerləşdirin → Naqillər → Test → Enerji verin

Test addımını atlamayın: növbə nisbəti testi, izolyasiya müqaviməti, vektor qrupunun yoxlanılması, müqavimətin ölçülməsi. Düyməni çevirməzdən əvvəl hər şey keçməlidir. İlk bir neçə həftə ərzində temperaturu izləyin, qeyri-adi səs-küyə qulaq asın, vibrasiyanı yoxlayın.

Bu neçəyə başa gəlir?

1250kVA bir aqreqat üçün transformatorun özü 25,000-45,000 dollar işləyir. Quraşdırma və dəyişikliklərlə layihənin ümumi dəyəri təxminən 35,000-75,000 dollar təşkil edir. Mövcud qurğunuz təxminən 20 ildir işləyirsə, onu yenisi ilə əvəz etmək paralel qurğu əlavə etməkdən daha mənalıdır - daha az texniki xidmət əngəli, daha yüksək səmərəlilik.

Quraşdırıldıqdan sonra test hesabatlarını və qurulmuş təsvirləri faylda saxlayın. Hər rübdə bir temperaturu yoxlayın, hər il yağ analizi aparın (yağla doldurulmuş növlər üçün). Düzgün qayğı ilə bu avadanlıq 20-30 il ərzində rəvan işləməlidir.

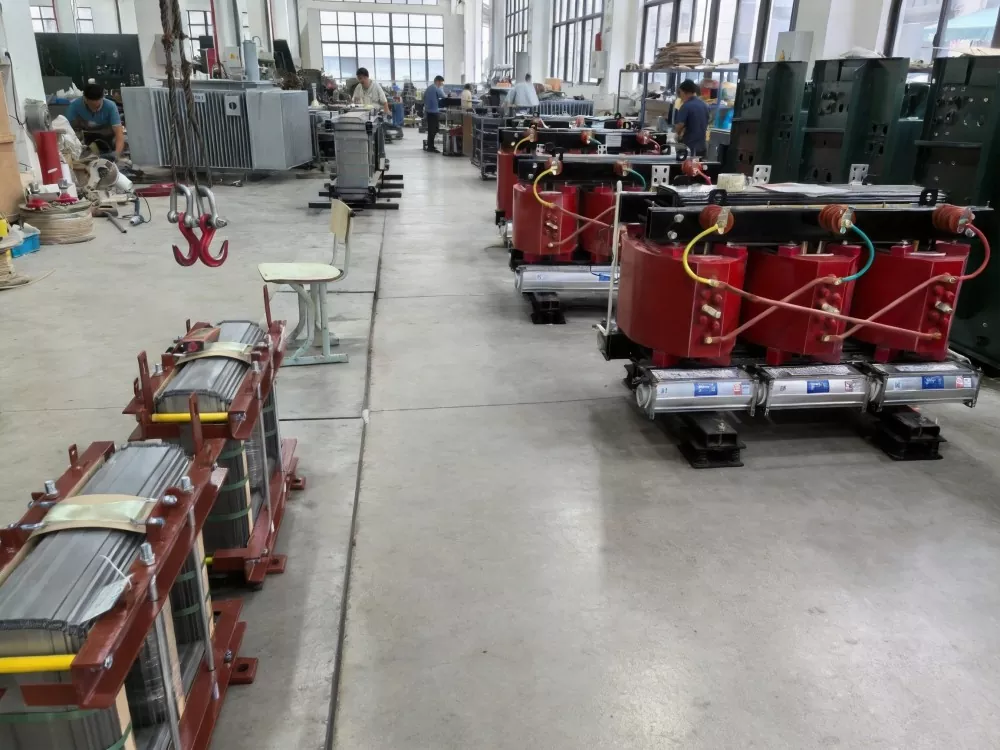

GUANGBIAN-ın Çin fabrikində biz uzun yol üçün tikilmiş transformatorlar istehsal edirik. Transformator seçim mərhələsində olmağınızdan və ya texniki xüsusiyyətlərin nəzərdən keçirilməsinə ehtiyacınız olmasından asılı olmayaraq, komandamız kömək edə bilər.

Standart Yeni Quraşdırma Transformatorlarından Fərq

Tez-tez verilən suallar

1. Əvəzedici yağlı transformator nədir?

Bu, əməliyyat güc sistemində mövcud transformatoru əvəz etmək üçün nəzərdə tutulmuş yağa batırılmış transformatordur. O, orijinal elektrik şərtlərinə uyğun qurulub ki, sistem minimal dəyişikliklə işləməyə davam etsin.

2. Transformator nə vaxt dəyişdirilməlidir?

Transformator köhnə olduqda (adətən 15-25+ il), tez-tez sıradan çıxdıqda, cari yük tələbini ödəyə bilməyəndə və ya yüksək texniki xidmət xərcləri olduqda dəyişdirilməsi lazımdır.

3. Dəyişdirmək üçün düzgün tutumu necə seçmək olar?

Tutum cari yükə, gələcək genişlənməyə (adətən 15-25% marja) və gərginlik səviyyəsi və quraşdırma məhdudiyyətləri kimi sistem şərtlərinə əsasən seçilir.

4. Əvəzedici transformator gücü artıra bilərmi?

Bəli. Əvəzedici qurğu daha yüksək tutuma qədər təkmilləşdirilə bilər, lakin mövcud kabellər, keçid qurğuları və mühafizə sistemi uyğunluq üçün yoxlanılmalıdır.

5. Transformator dəyişdirilərkən nə uyğun olmalıdır?

Əsas parametrlərə gərginlik nisbəti, vektor qrupu (ümumiyyətlə Dyn11), empedans (təxminən 5-8%) və fiziki quraşdırma ölçüləri daxildir.

6. Əvəzetmə prosesi nə qədər vaxt aparır?

Quraşdırma və dəyişdirmə, adətən, sahənin şəraitindən asılı olaraq 1-3 gün, üstəlik sınaq və işə salma üçün əlavə vaxt tələb edir.
